Системи термометрії силосів та елеваторів

Термометрія силосів є технологією безперервного контролю температури зерна всередині сховища. У сучасній практиці термометрія розглядається як елемент ширшої системи моніторингу стану сипучих зернових, яка може включати температурні кабелі (термопідвіски), датчики температури, систему аерації та ін. Компанія ТОВ “Інтеравтоматика” виконує постачання та інтеграцію систем термометрії в Україні, включаючи підбір обладнання та впровадження рішень моніторингу.

Follow a manual added link
Температурні кабелі

Температурні кабелі

Follow a manual added link

Датчики температури

Follow a manual added link
Контроль аерації

Контроль аерації

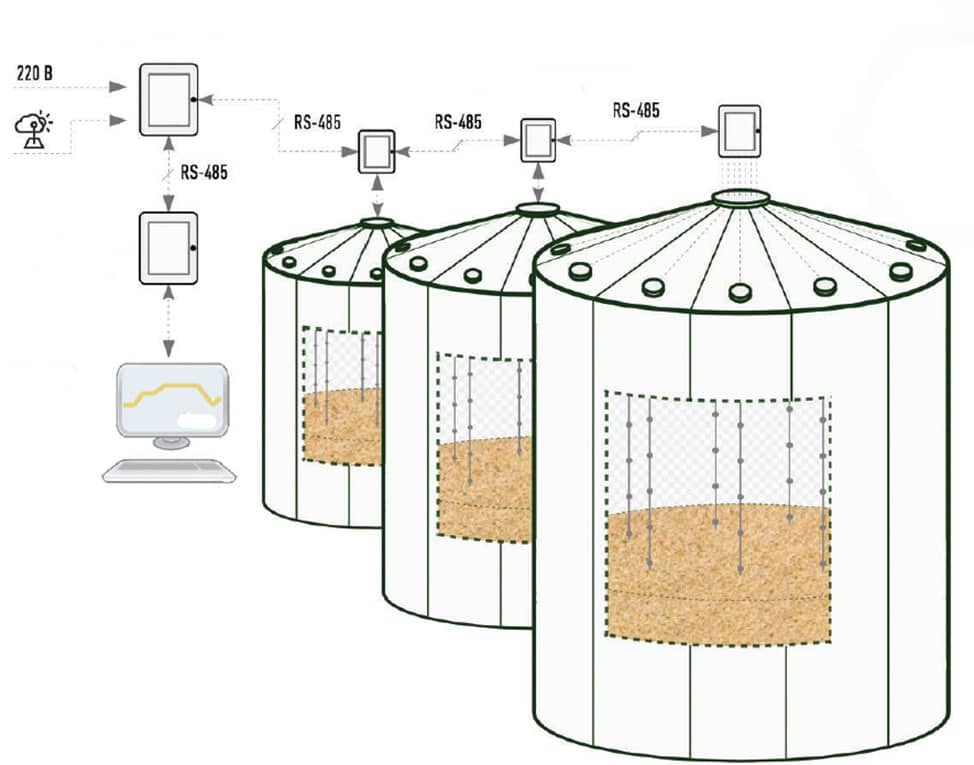

Основи технології моніторингу температури

Термометрія силосів є технологією безперервного контролю температурного стану зернової маси всередині сховища. В основі методу лежить принцип розподілених вимірів: всередині об’єму зерна розміщуються датчики температури, об’єднані в кабельні лінії або окремі вузли вимірювальні.

Така система дозволяє отримувати динамічну інформацію про стан зерна, а не лише поодинокі виміри. Для інженера зберігання важливо не так абсолютне значення температури, скільки зміна температурного профілю в часі та просторі.

У сучасній практиці термометрія розглядається як елемент ширшої системи моніторингу стану зерна, яка може включати:

  • температурні кабелі (термопідвіски);
  • датчики вологості повітря чи зерна;
  • систему аерації;
  • програмне забезпечення аналізу даних;
  • систему сигналізації та управління.

Таким чином, термометрія виконує роль діагностичного інструменту, що дозволяє оцінювати біологічну та фізичну активність зернової маси та приймати рішення щодо управління зберіганням.

Основи технології моніторингу температури

Навіщо потрібна термометрія силосів під час зберігання зерна

Зерно є біологічно активним матеріалом. Навіть після збирання та сушіння воно продовжує перебувати у стані повільного метаболічного процесу, що супроводжується виділенням тепла та вологи.

При зберіганні силосах ці процеси можуть посилюватися під впливом різних чинників: вологості, механічного тиску, мікробіологічної активності чи зараження шкідниками. Усередині зернової маси формуються локальні зони із підвищеною температурою, які часто неможливо виявити візуально.

Навіщо потрібна термометрія силосів під час зберігання зерна

Термометрія силосів вирішує кілька ключових завдань:

  • раннє виявлення вогнищ самозігрівання;
  • контроль за стабільністю умов зберігання;
  • оцінку ефективності вентиляції;
  • запобігання втраті якості зерна.

Особливо важливим є те, що система дозволяє виявити проблему на ранній стадії, коли температурне відхилення складає всього кілька градусів і ще не призвело до істотних змін якості зерна.

В інженерній практиці вважається, що температура є найбільш чутливим індикатором процесів усередині зернової маси, оскільки будь-які біологічні чи хімічні реакції супроводжуються тепловиділенням.

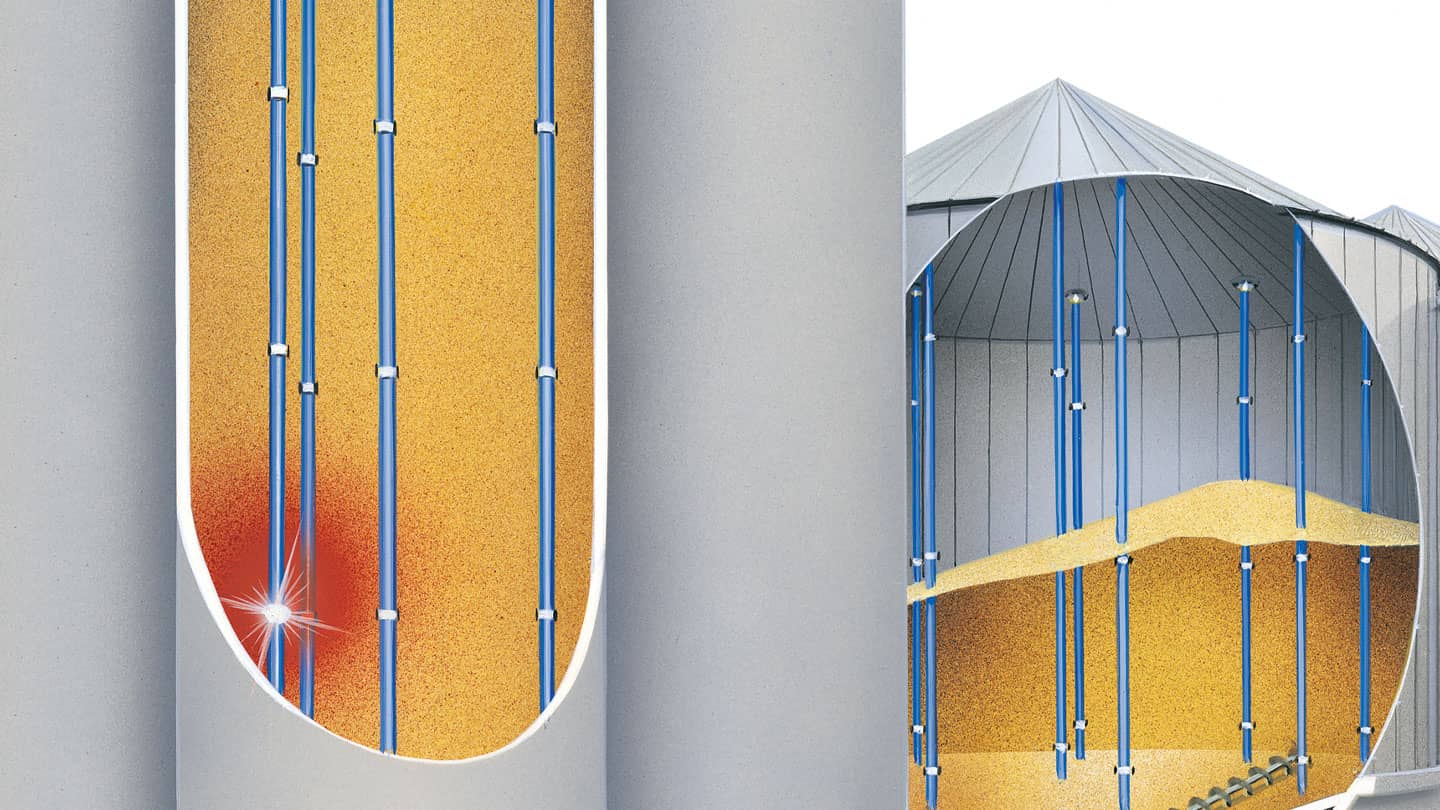

Причини самозігрівання зерна та роль температурного моніторингу

Самозігрівання зерна – це процес поступового підвищення температури всередині зернової маси, спричинений сукупністю біологічних та фізичних факторів.

До основних причин належать:

  • дихання зерна – природний процес метаболізму, що супроводжується виділенням тепла;
  • розвиток мікроорганізмів (грибків та бактерій);
  • активність комах-шкідників;
  • локальна підвищена вологість;
  • нерівномірна аерація усередині силосу.
Причини самозігрівання зерна та роль температурного моніторингу

Особливість цих процесів у тому, що вони розвиваються локально. Спочатку формується невелика зона підвищеної температури, яка може займати лише кілька кубічних метрів.

Згодом тепло починає поширюватися через зернову масу, формуючи так зване температурне вогнище.

Якщо цей процес не контролюється, можливі:

  • погіршення якості зерна;
  • розвиток цвілі;
  • втрата товарної цінності партії.

Температурний моніторинг дозволяє фіксувати початкову стадію цього процесу, коли зміни ще мінімальні та можуть бути усунені технологічними заходами, наприклад, включенням системи аерації.

Ключові параметри під час вибору системи термометрії

При виборі устаткування термометрії важливо враховувати кілька технічних характеристик.

До основних параметрів відносяться:

  • надійність датчиків температури;
  • механічна міцність кабелів;
  • стійкість до агресивного середовища зернової маси;
  • точність вимірів;
  • зручність інтеграції із системами управління елеватора.

Також важливу роль відіграє програмне забезпечення, яке має забезпечувати наочну візуалізацію даних та зручний аналіз температурних змін.

Температурні кабелі

Температурні кабелі (термопідвіски) – це підвішені всередині силосу або зерносховища вертикальні кабельні лінії, на яких через певний інтервал розміщено цифрові температурні датчики.

Вони використовуються для безперервного моніторингу температури зернової маси та раннього виявлення процесів:

  • самозігрівання зерна
  • розвитку цвілі та грибків
  • активності комах
  • локального підвищення вологості

Такі процеси викликають локальне підвищення температури, яке спочатку виникає у невеликій ділянці і може бути виявлено лише системою термометрії.

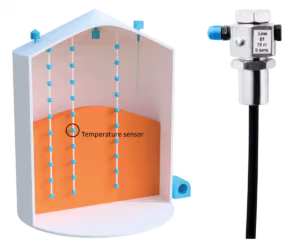

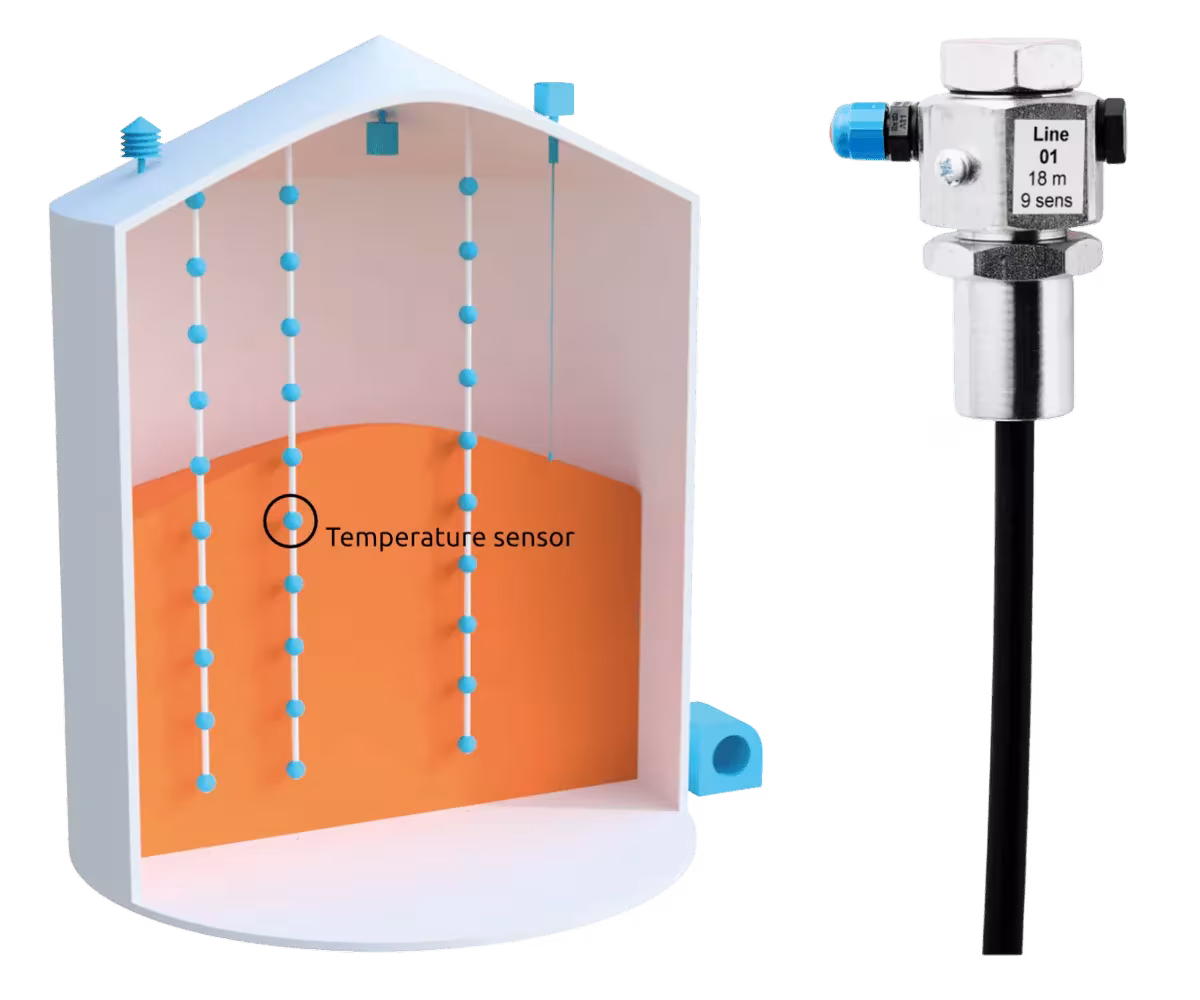

AgroLog SL3000/5000 температурний кабель для моніторингу зерна
AgroLog SL3000/5000 температурний кабель для моніторингу зерна
AgroLog SL3000/5000 температурний кабель для моніторингу зерна

Температурний кабель SL3000/5000 для моніторингу зерна

Agrolog

Огляд системи

Температурний сенсорний кабель Agrolog SL3000/5000 призначений для точного та регулярного контролю температури зерна всередині силосів та складів підлогового зберігання. Постійний моніторинг температурних параметрів дозволяє своєчасно виявляти зони самозігрівання та запобігати розвитку процесів, що призводять до псування продукції.

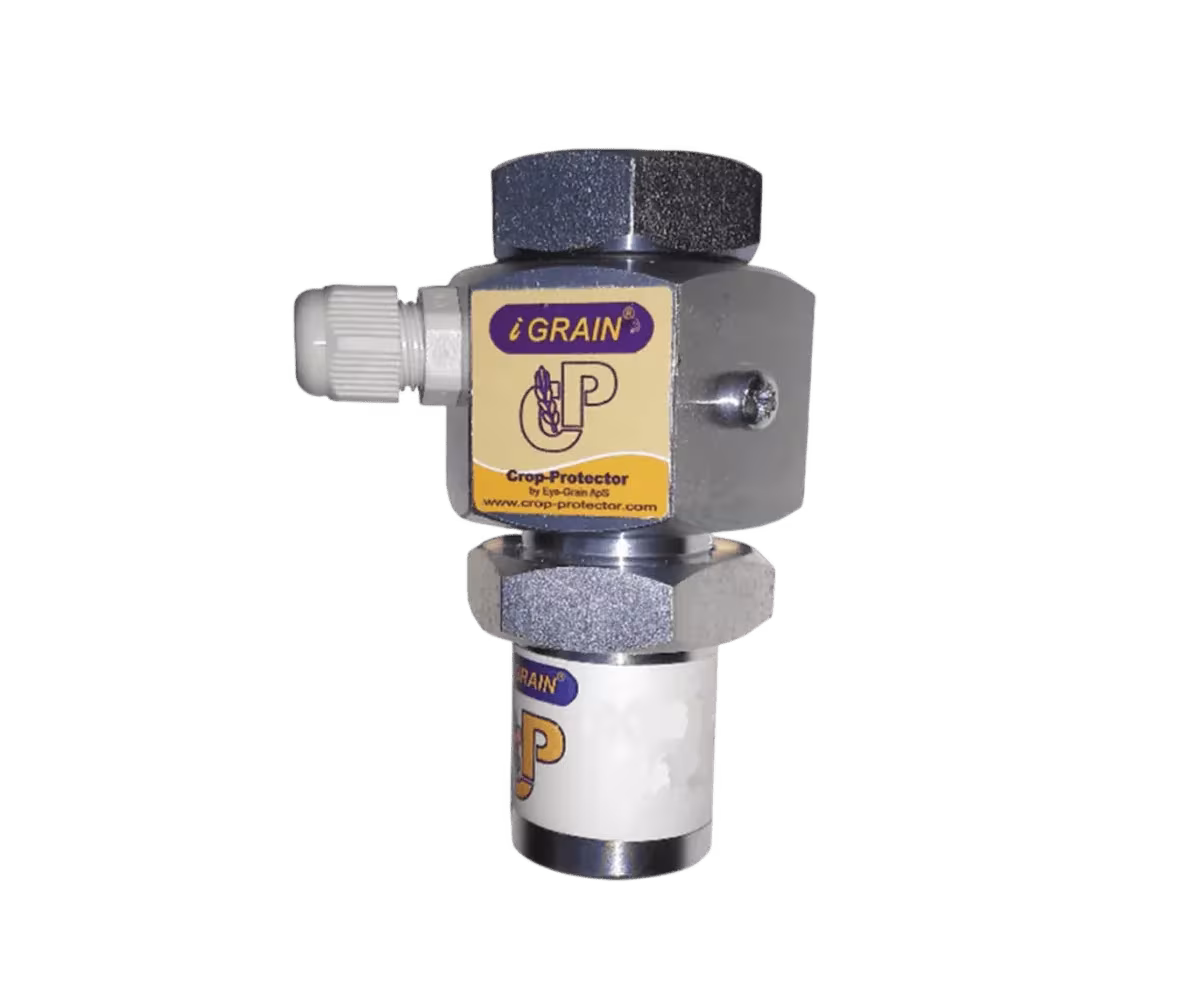

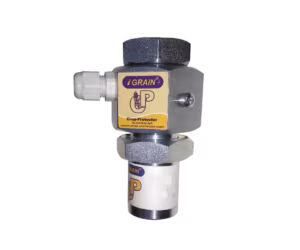

Кабель Eye-Grain ApS датчика температури для зернових силосів
Кабель Eye-Grain ApS датчика температури для зернових силосів
Кабель Eye-Grain ApS датчика температури для зернових силосів

Кабель датчика температури для зернових силосів

Eye-Grain ApS

*PDF Брошура Огляд системи

Кабелі температурних датчиків iGRAIN є основним елементом систем моніторингу зерна. Їхнє основне завдання – своєчасне виявлення небажаних біологічних процесів у масі зерна (розвиток комах, грибків, вогнищ самозігрівання тощо).

Кабелі iGRAIN стали галузевим стандартом завдяки високій надійності, точності вимірювань та стійкості до експлуатації в агресивному середовищі. Використовуються цифрові датчики нового покоління, які забезпечують стабільні свідчення без дрейфу у часі.

Датчики температури

Датчики температури – це передові технічні рішення для ефективного моніторингу та зберігання зернових культур. Датчики, розроблені з використанням сучасних технологій, призначені для забезпечення надійного контролю параметрів та мінімізації ризиків, пов’язаних із втратою якості продукції.

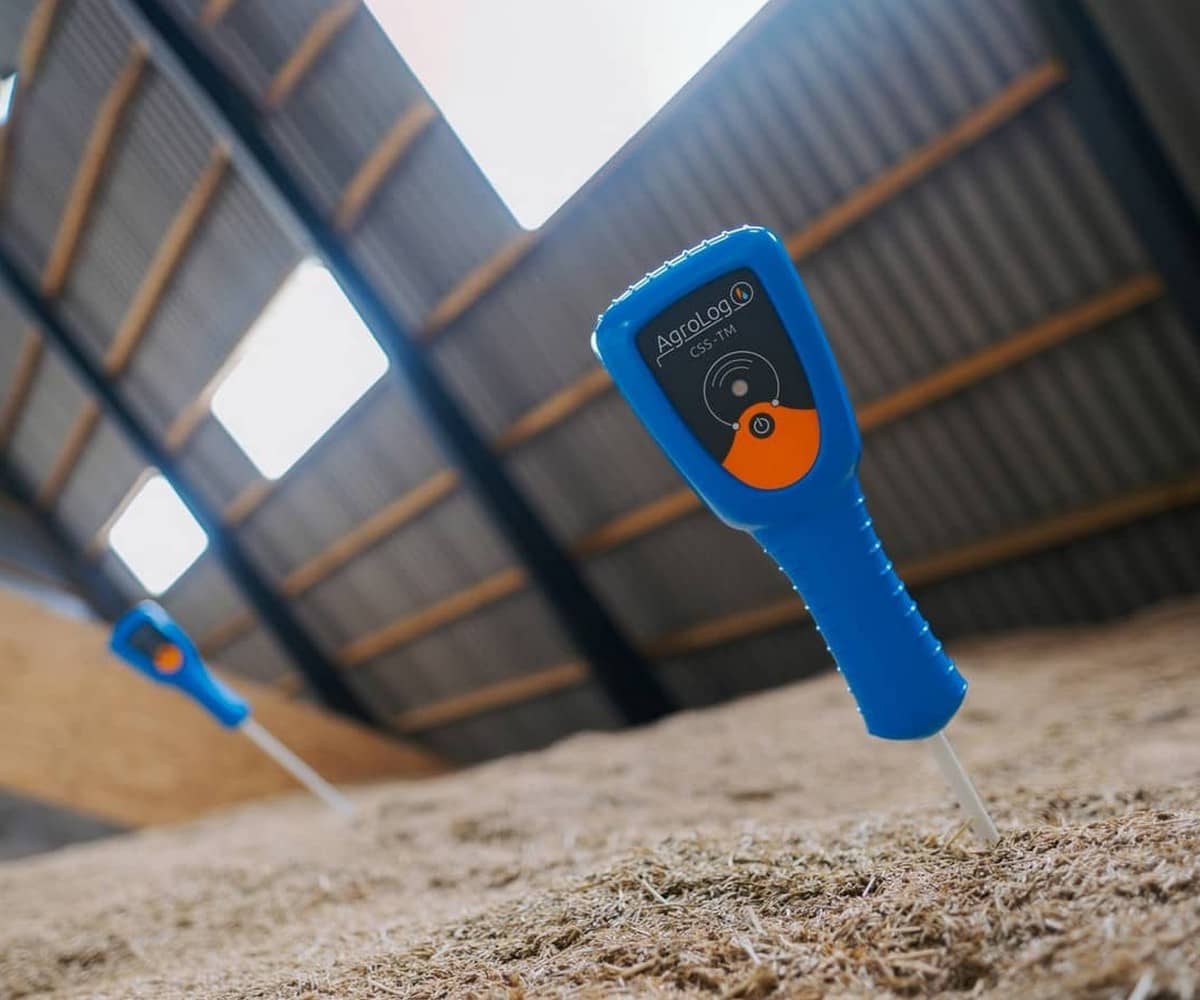

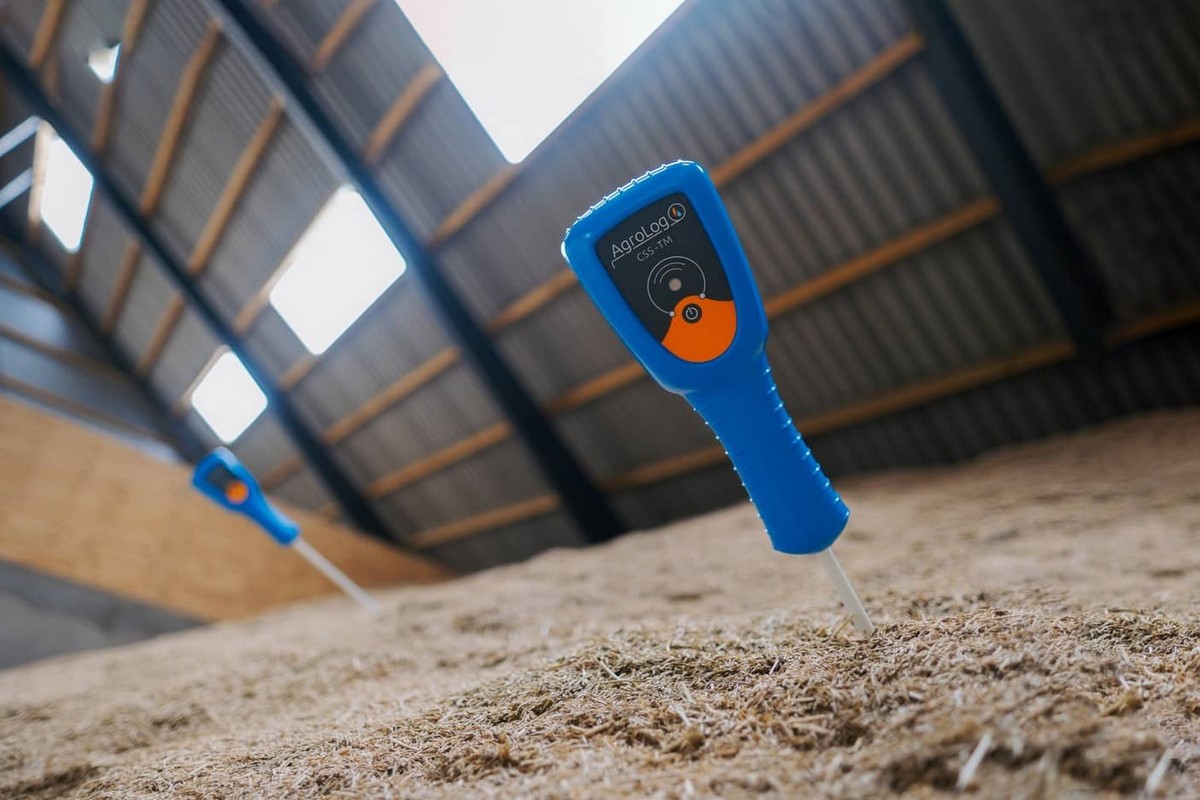

Списоподібний щуп AgroLog для моніторингу зерна
Списоподібний щуп AgroLog для моніторингу зерна
Списоподібний щуп AgroLog для моніторингу зерна

Списоподібний щуп для моніторингу температури зерна

AgroLog

*PDF Брошура Огляд системи

Пристрій встановлюється в масу продукту, автоматично виконує вимірювання та передає дані через стільниковий зв’язок у мобільний додаток з доступом у реальному часі та історією показників. Підключення кількох щупів, контроль різних об’єктів та отримання повідомлень при відхиленні параметрів. Конструкція підходить для різних культур та забезпечує постійний дистанційний контроль.

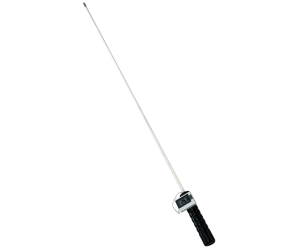

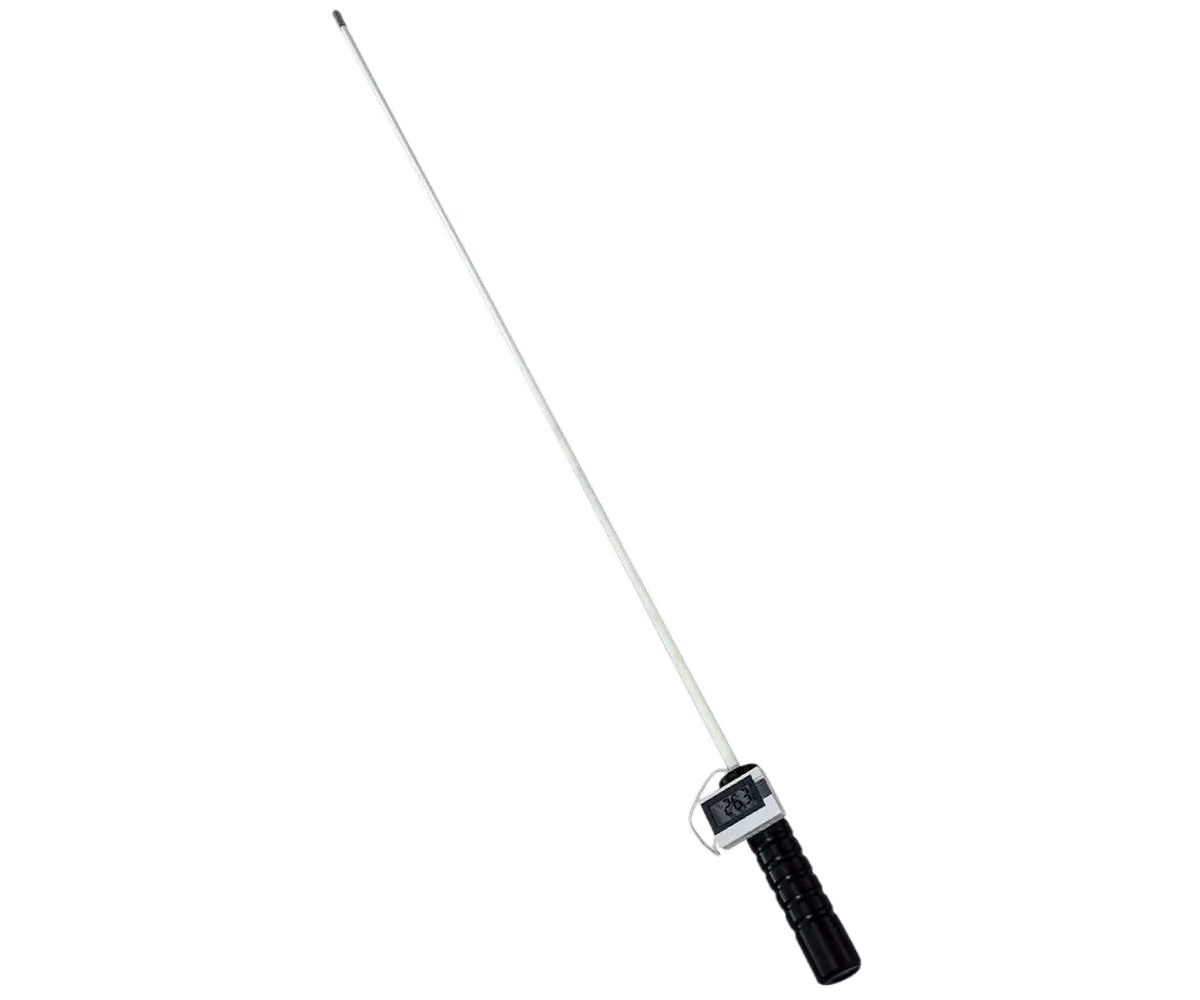

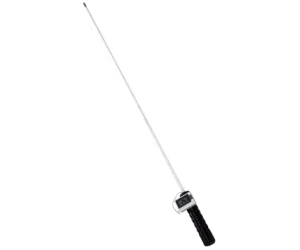

Цифровий температурний щуп для зерна
Цифровий температурний щуп для зерна
Цифровий температурний щуп для зерна

Цифровий температурний щуп для зерна

AgroLog

Цифровий температурний щуп (DTS) – це переносний інструмент для оперативного вимірювання температури зерна в масі. Пристрій є металевим щупом довжиною 1,8 м з вбудованим цифровим дисплеєм для відображення даних.

Щуп оснащений двома датчиками температури:

  • основний – на наконечнику для виміру всередині зернової маси
  • додатковий – у рукоятці (інтегрований у дисплей) для контролю навколишньої температури

Після збирання врожаю зерно зберігає підвищену температуру, що створює сприятливі умови для:

  • розвитку комах
  • мікробіологічних процесів
  • самозігрівання

При цьому зерно має низьку теплопровідність і довго утримує тепло, що ускладнює виявлення проблем без прямих вимірювань.

Цифровий щуп дозволяє:

  • швидко проводити точкові вимірювання температури
  • виявляти локальні перегріви
  • приймати оперативні рішення щодо аерації або переробки
  • Швидка перевірка температури зерна без складного обладнання
  • Портативність та зручність використання
  • Миттєве відображення даних на дисплеї
  • Можливість контролю як усередині зерна, так і зовнішньої температури
  • Простота експлуатації
  • Довжина: 180 см
  • Діапазон вимірювання: від -10 ° C до +70 ° C
  • Тип батареї: AG13 (таблетка)
  • Дисплей: цифровий (LCD)
  • Кількість датчиків: 2

Використання цифрового температурного щупа дозволяє:

  • оперативно контролювати стан зерна після збирання
  • запобігати розвитку шкідників та псуванню
  • доповнювати автоматичні системи моніторингу
  • підвищувати точність контролю при зберіганні

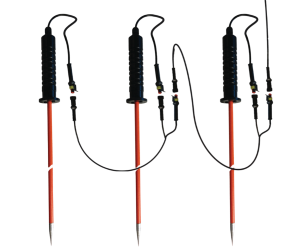

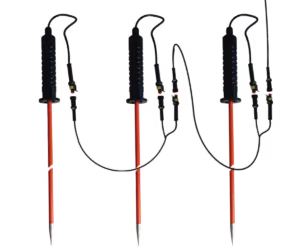

Списоподібний щуп температури та вологості датчика iGRAIN
Списоподібний щуп температури та вологості датчика iGRAIN
Списоподібний щуп температури та вологості датчика iGRAIN

Списоподібний щуп визначення температури та вологості зерна

Eye-Grain ApS

*PDF Брошура Огляд системи

Щупи датчиків температури та вологості iGRAIN призначені для точкових вимірювань параметрів зерна у невеликих сховищах, а також для постійного моніторингу зерна у складах підлоги або зернових силосах.

Щуп iGRAIN Moisture Sensor Lance дозволяє визначати вологість зерна, а також контролювати температуру всередині зернової маси.

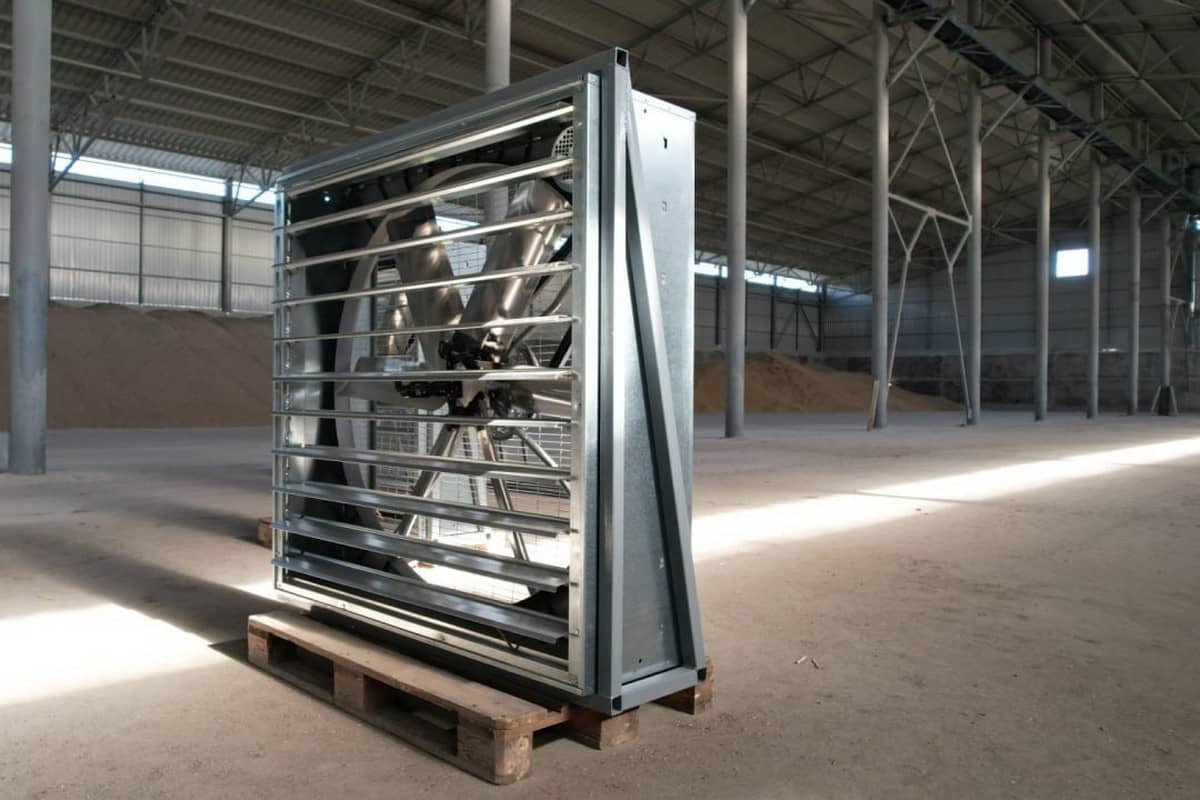

Контроль аерації

Контроль аерації зерносховищ є важливою частиною системи керування умовами зберігання зерна. На підставі даних про температуру та вологість зернової маси визначається необхідність включення вентиляції для охолодження та вирівнювання температурного поля всередині силосу. Системи моніторингу дозволяють своєчасно запускати аерацію, запобігаючи розвитку самозігрівання, утворення конденсату та погіршення якості зерна при тривалому зберіганні.

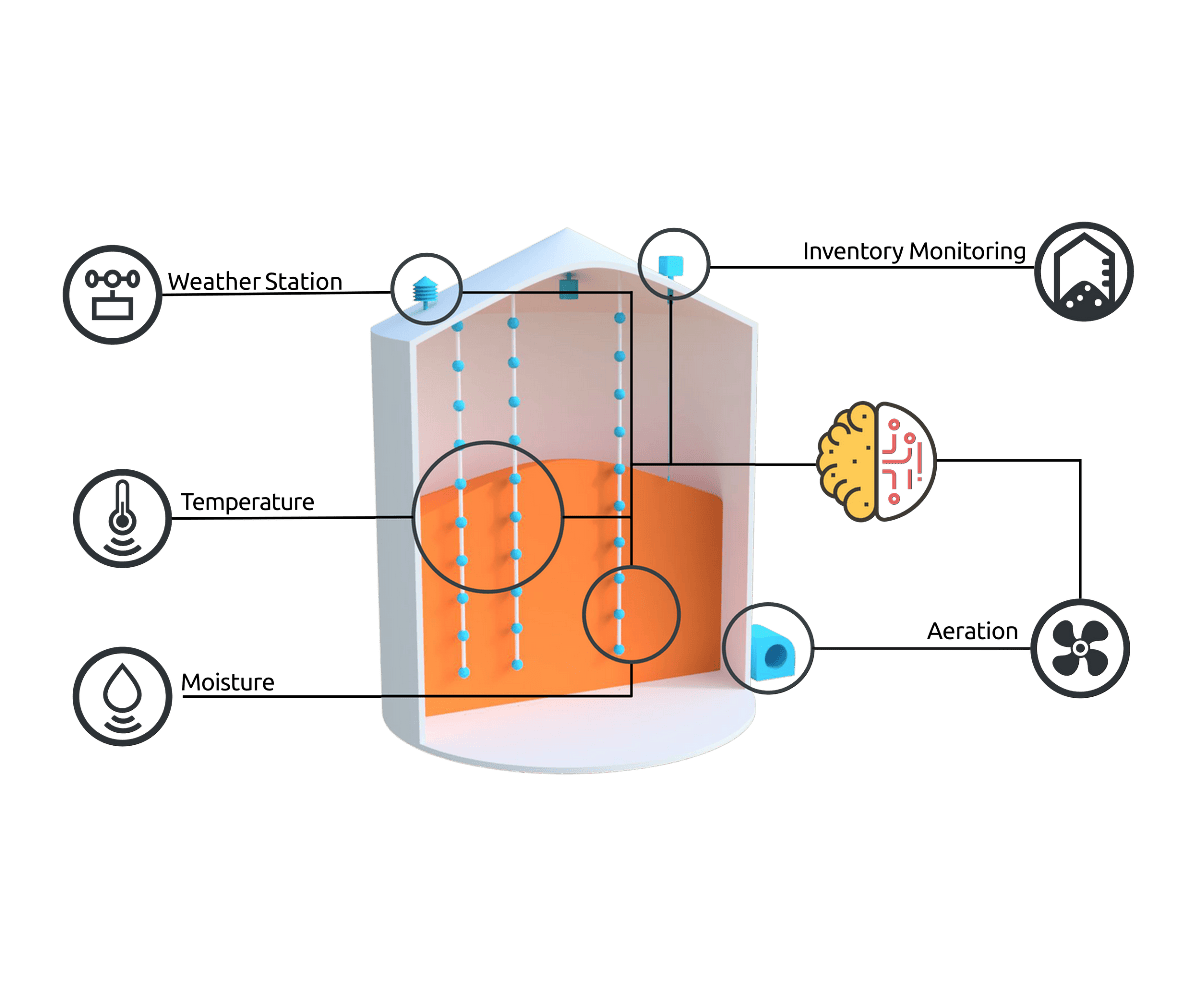

Система AgroLog управління аерацією зерносховищ
Система AgroLog управління аерацією зерносховищ
Система AgroLog управління аерацією зерносховищ

Система управління аерацією зерносховищ

Agrolog

Огляд системи

Контроль аерації є вбудованим компонентом платформи AgroLog та використовує дані від метеостанції, кабелів температури та вологості, а також системи контролю рівня зерна для комплексного керування умовами зберігання.

Система дозволяє задавати точні цільові значення температури та вологості, забезпечуючи оптимальні умови зберігання зерна та зниження ризиків його псування.

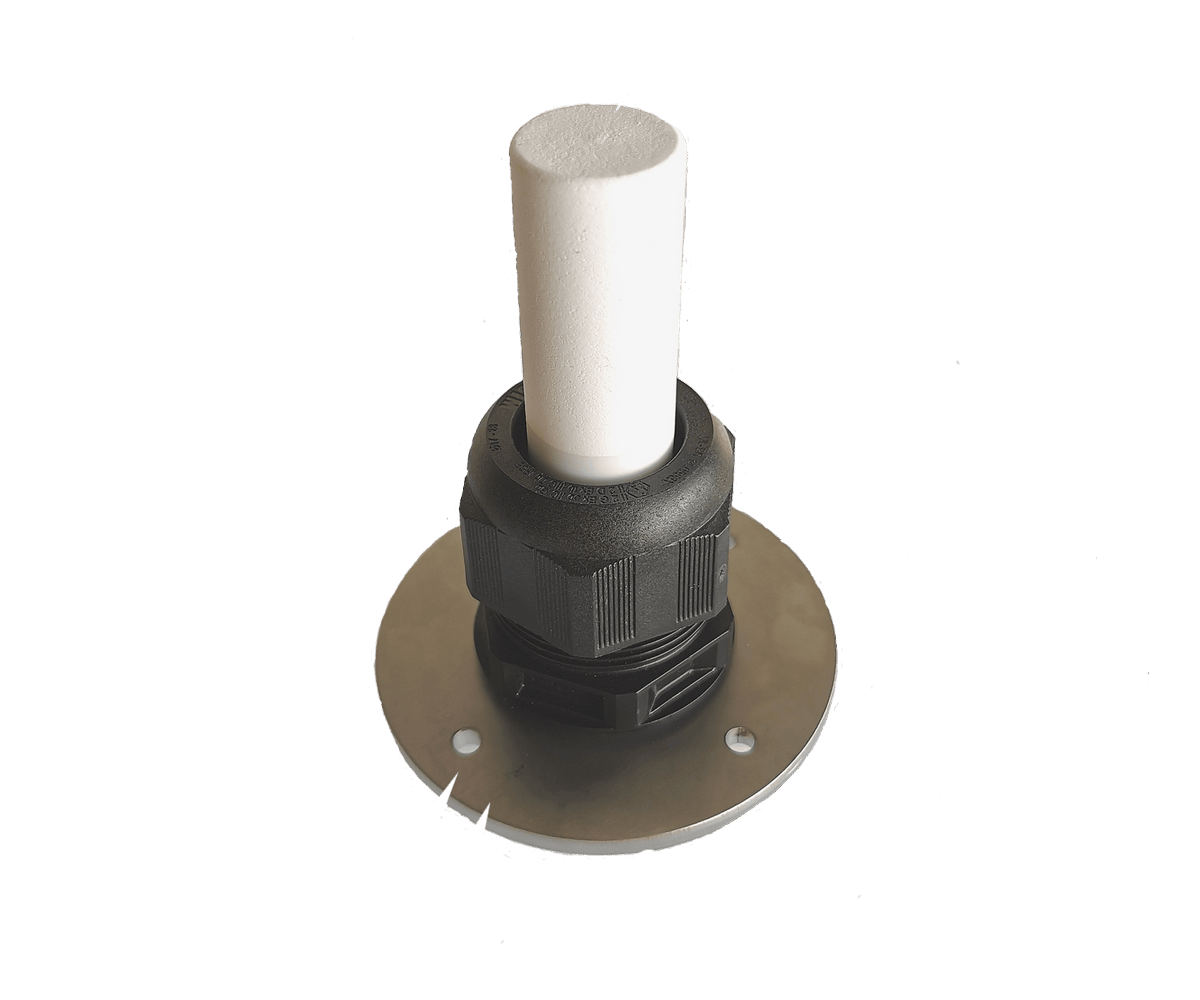

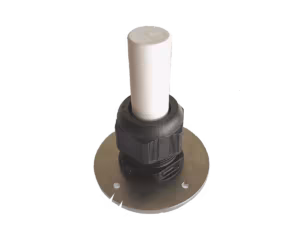

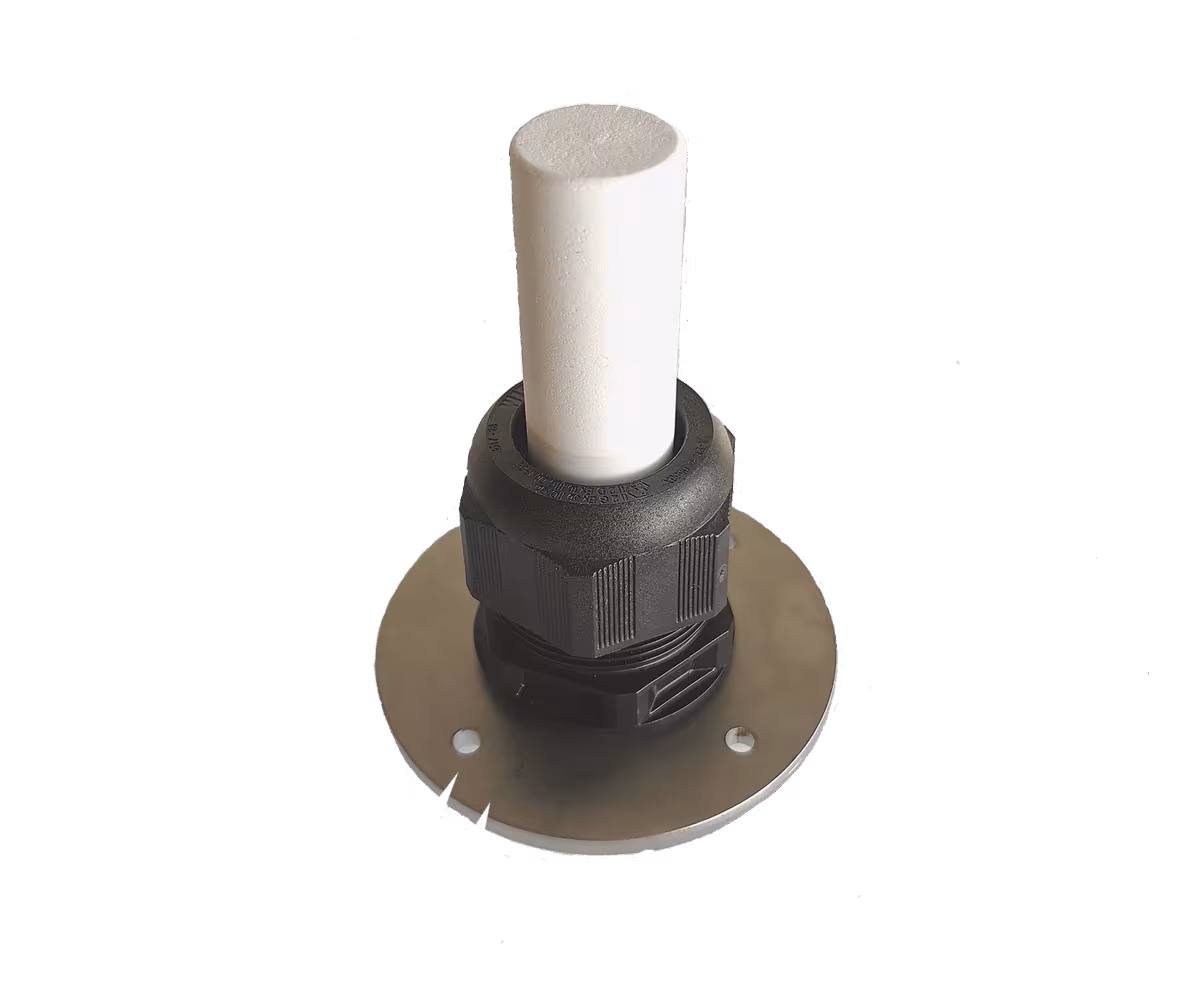

Датчик HS2000/HS3000 верхнього простору силосу
Датчик HS2000/HS3000 верхнього простору силосу
Датчик HS2000/HS3000 верхнього простору силосу

Датчик HS2000/HS3000 верхнього простору силосу

Agrolog

Огляд системи

Датчики Headspace призначені для контролю параметрів повітряного простору у верхній частині силосу чи бункера. Вони забезпечують раннє виявлення ризиків псування зерна та пошкоджень, викликаних надмірною вологістю та конденсатом.

Датчик HS2000 вимірює температуру та відносну вологість у верхній зоні силосу та відіграє ключову роль у запобіганні утворенню конденсату.

Датчик HS3000 забезпечує розширений моніторинг з допомогою вимірювання рівня вуглекислого газу (CO₂).

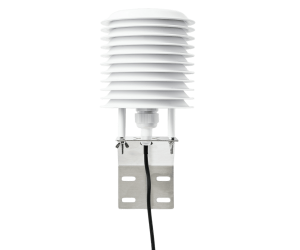

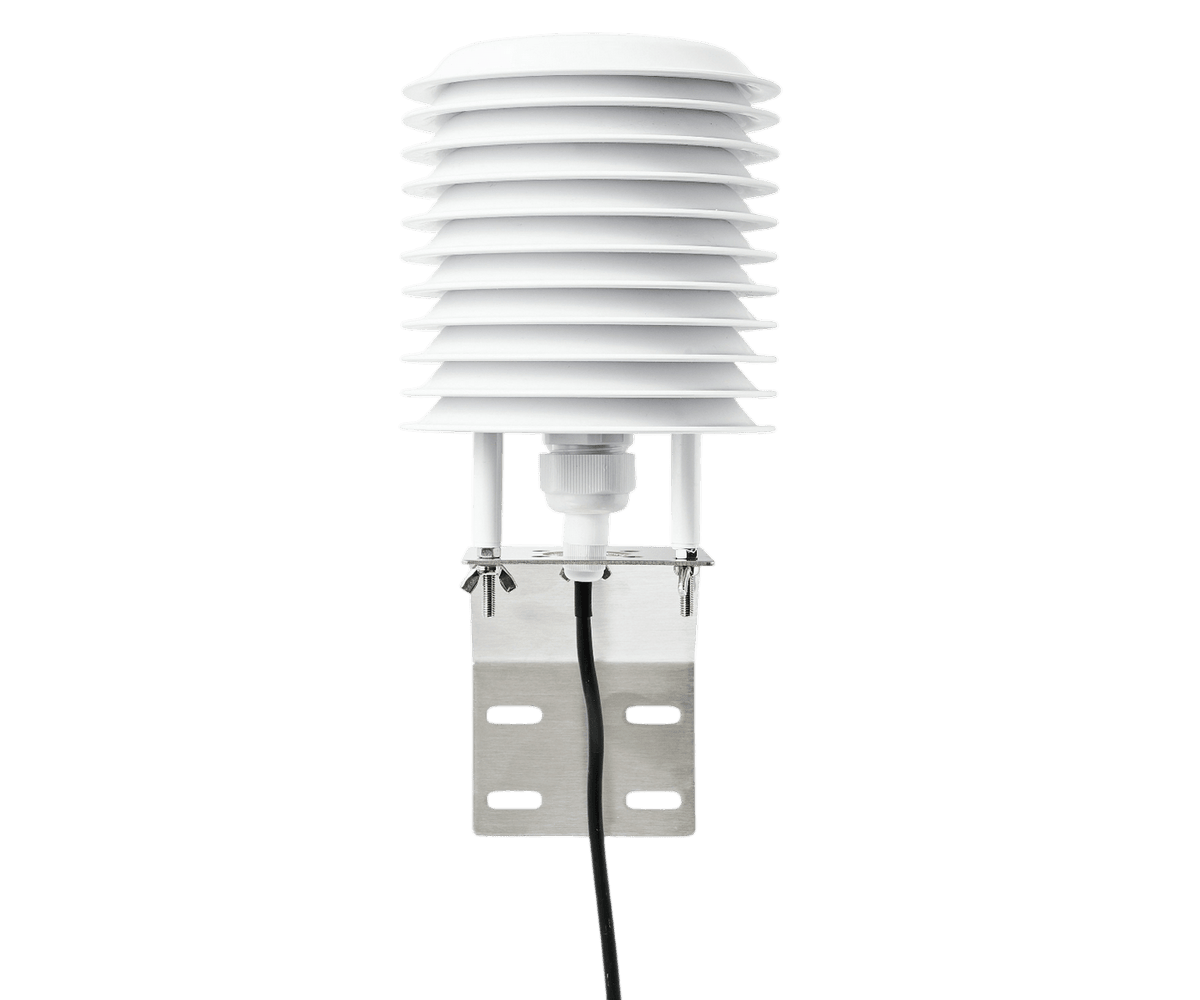

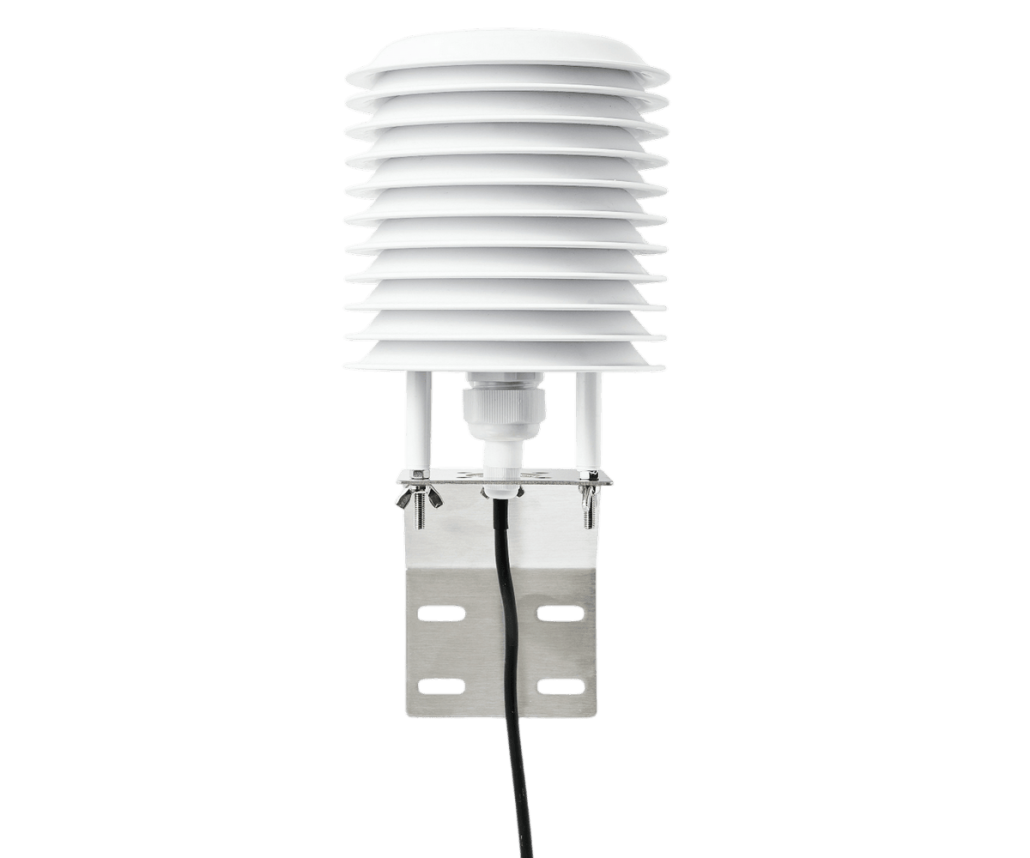

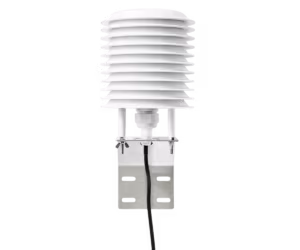

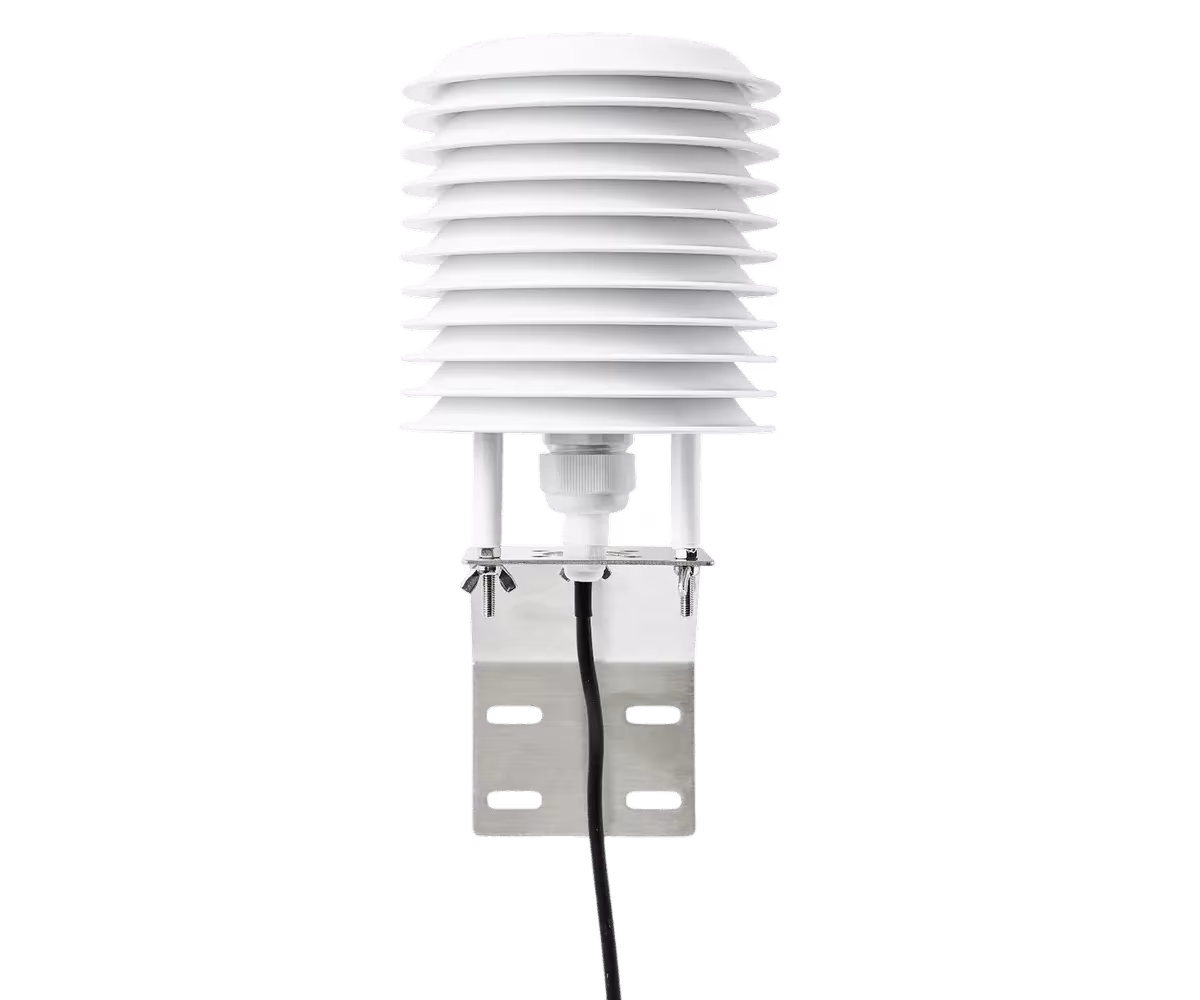

Метеостанція AgroLog для контролю умов зберігання зерна
Метеостанція AgroLog для контролю умов зберігання зерна
Метеостанція AgroLog для контролю умов зберігання зерна

Метеостанція для контролю за умов зберігання зерна

Agrolog

Огляд системи

Метеостанція є частиною системи AgroLog і забезпечує безперервний збір даних про погодні умови та параметри навколишнього середовища. Ці дані є критично важливими для моніторингу зерна, оскільки дозволяють заздалегідь виявляти ризики та оперативно реагувати на зміни температури та вологості всередині силосу.

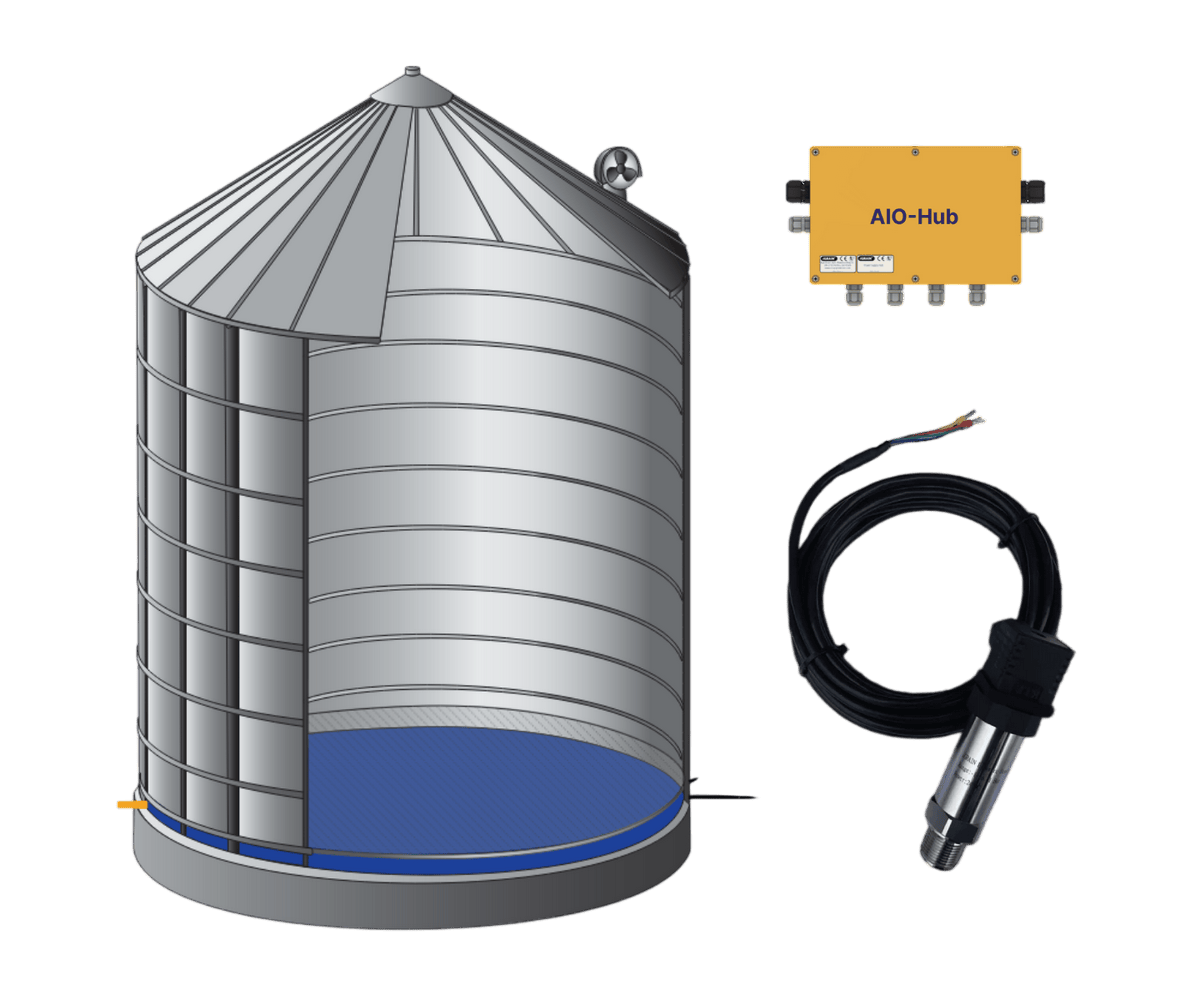

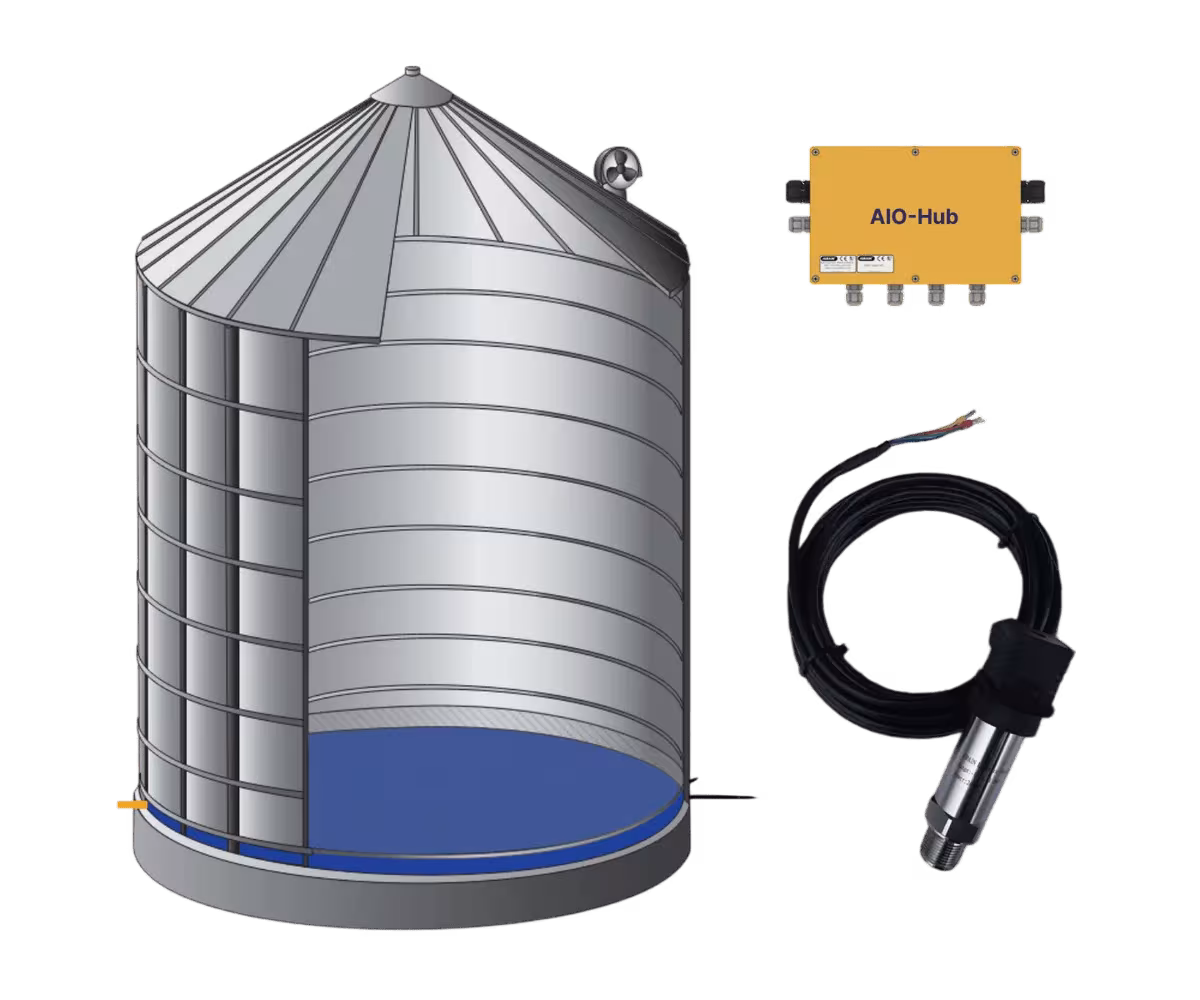

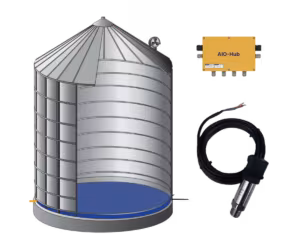

Датчик тиску iGRAIN для контролю аерації зерна
Датчик тиску iGRAIN для контролю аерації зерна
Датчик тиску iGRAIN для контролю аерації зерна

Датчик тиску для контролю аерації зерна

Eye-Grain ApS

*PDF Брошура Огляд системи

Датчик тиску iGRAIN Plenum Pressure Sensor використовується для контролю роботи системи аерації та розрахунку фактичного повітряного потоку через зернову масу.

Пристрій встановлюється: в повітряно-розподільчій камері силосу або в перехідному коробі вентилятора аерації.

Датчик виконує ключову функцію – підтверджує коректність роботи системи аерації відповідно до розрахунків програмного забезпечення.

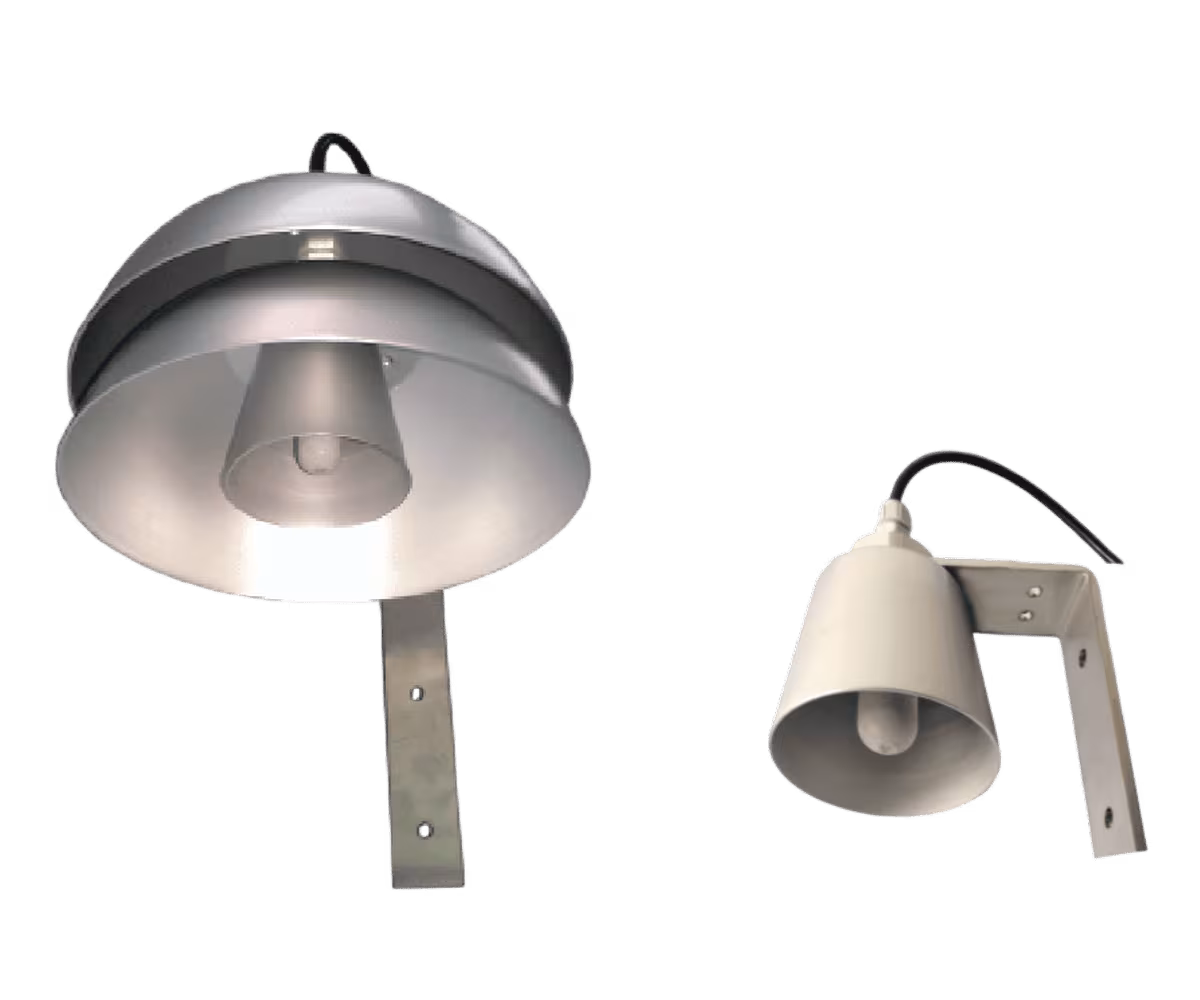

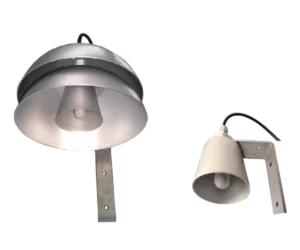

Метеостанція iGRAIN для керування аерацією зернових силосів
Метеостанція iGRAIN для керування аерацією зернових силосів
Метеостанція iGRAIN для керування аерацією зернових силосів

Метеостанція для управління аерацією зернових силосів

Eye-Grain ApS

*PDF Брошура Огляд системи

Метеостанція iGRAIN Weather Station розроблена для отримання оперативної та достовірної інформації про температуру навколишнього середовища та вологість повітря. Ці дані є ключовими для ефективного керування системою аерації зерна та використовуються в автоматизованій системі керування аерацією iGRAIN.

Залежно від кліматичної зони, пори року, терміну зберігання та вологості зерна необхідно враховувати низку погодних факторів, що впливають на прийняття рішень про запуск або зупинку вентиляторів аерації.

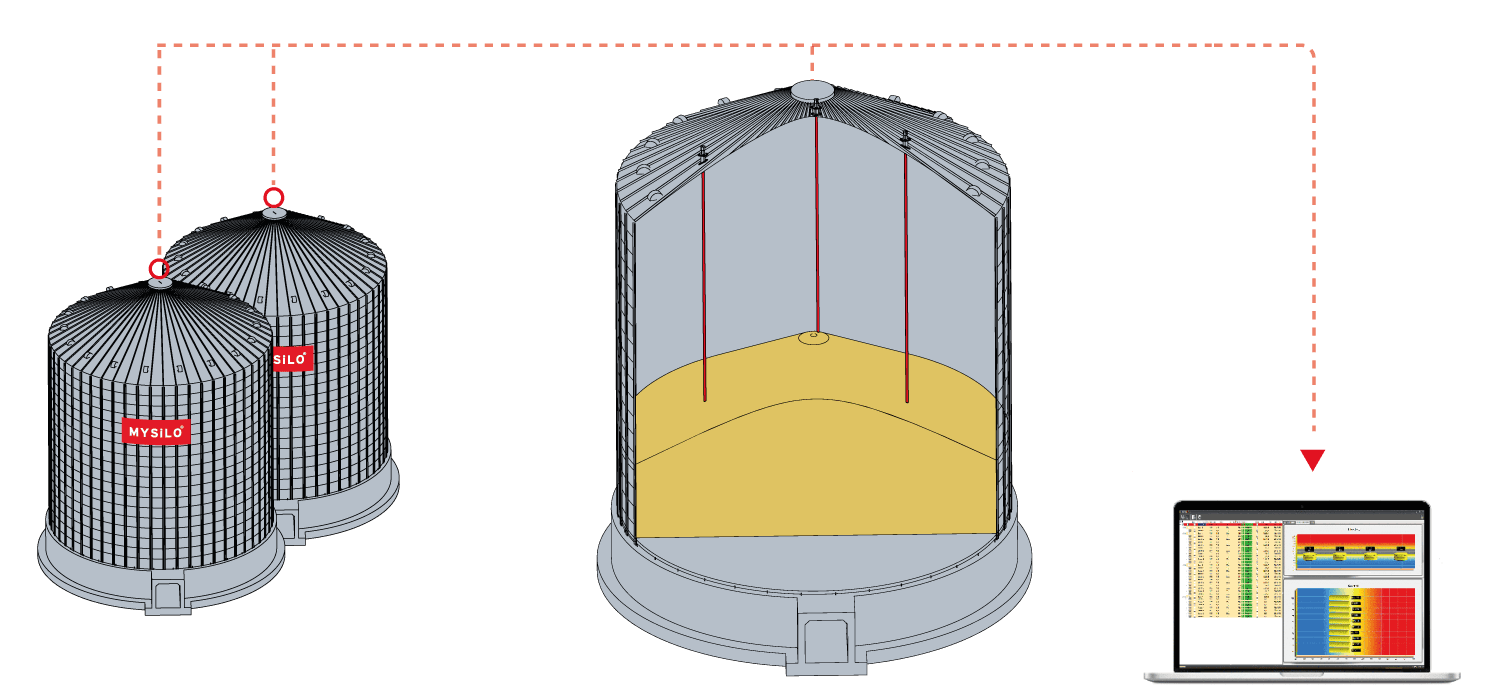

Типові помилки під час експлуатації систем термометрії

Незважаючи на відносну простоту технології, ефективність системи може суттєво знижуватися через помилки експлуатації.

Найбільш поширені проблеми включають:

  • недостатня кількість вимірювальних ліній;
  • неправильне розташування датчиків;
  • ігнорування динаміки температурних змін;
  • відсутність регулярного аналізу даних.

Іноді оператори орієнтуються лише на абсолютні значення температури, не враховуючи швидкість її зміни, яка часто є більш інформативним показником.

Типові помилки під час експлуатації систем термометрії

Системи моніторингу для силосів та зерносховищ

Моніторинг у режимі реального часу допомагає приймати рішення на основі цінних та достовірних даних. Порівняйте різні системи моніторингу зернових бункерів. Дізнайтеся про їх відмінності, переваги та особливості.
