Системы термометрии силосов и элеваторов

Термометрия силосов представляет собой технологию непрерывного контроля температуры зерна внутри хранилища. В современной практике термометрия рассматривается как элемент более широкой системы мониторинга состояния сыпучих зерновых, которая может включать температурные кабели (термоподвески), датчики температуры, систему аэрации и пр. Компания ООО “Интеравтоматика” выполняет поставку и интеграцию систем термометрии в Украине, включая подбор оборудования и внедрение решений мониторинга.

Перейти по ссылке, добавленной вручную

Температурные кабели

Перейти по ссылке, добавленной вручную
Датчики для зернохранилищ

Датчики температуры

Перейти по ссылке, добавленной вручную
Контроль аэрации

Контроль аэрации

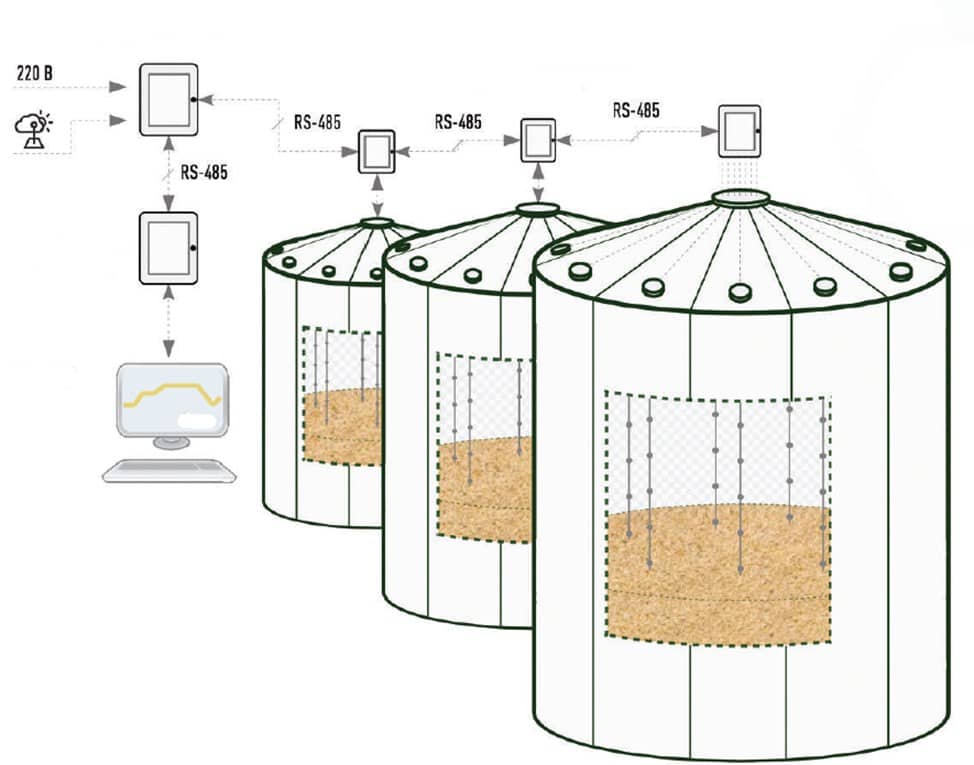

Основы технологии мониторинга температуры

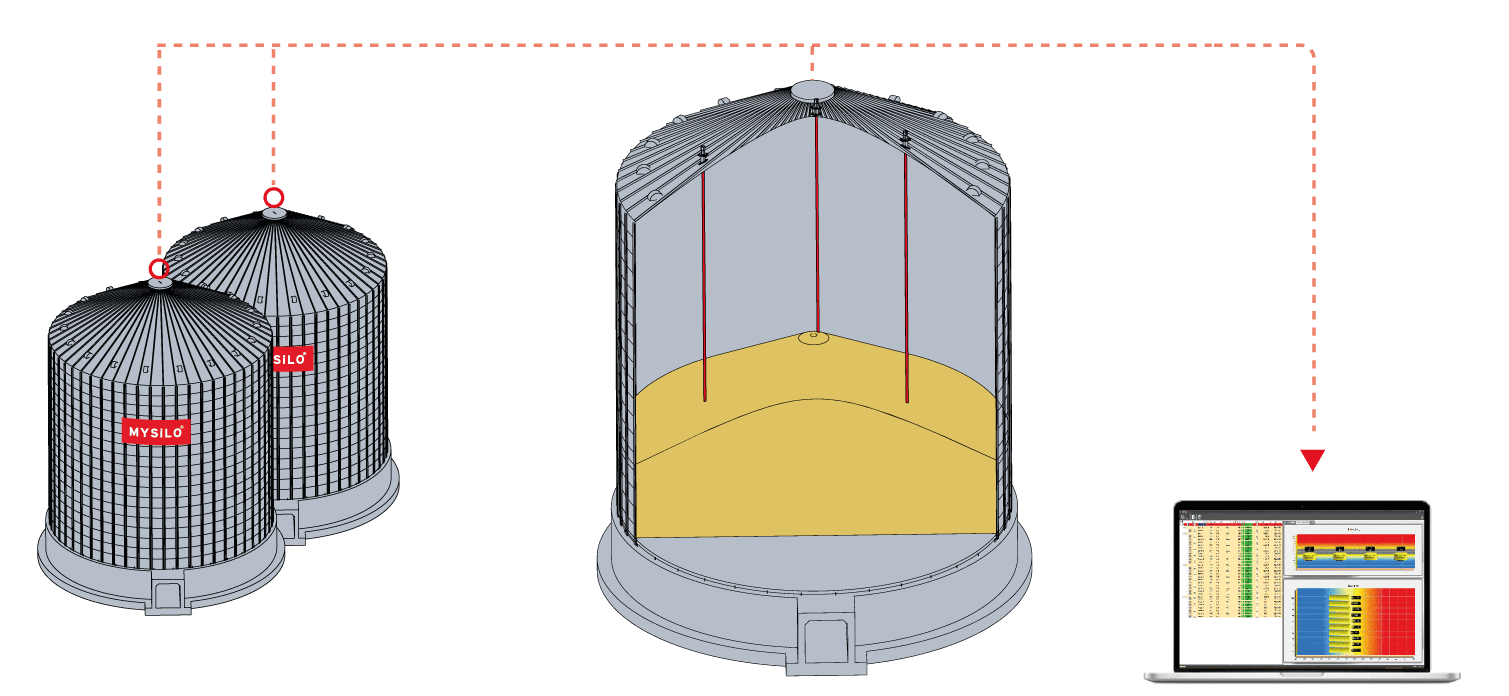

Термометрия силосов представляет собой технологию непрерывного контроля температурного состояния зерновой массы внутри хранилища. В основе метода лежит принцип распределенных измерений: внутри объема зерна размещаются датчики температуры, объединенные в кабельные линии или отдельные измерительные узлы.

Такая система позволяет получать динамическую информацию о состоянии зерна, а не только единичные измерения. Для инженера хранения важно не столько абсолютное значение температуры, сколько изменение температурного профиля во времени и пространстве.

В современной практике термометрия рассматривается как элемент более широкой системы мониторинга состояния зерна, которая может включать:

  • температурные кабели (термоподвески);
  • датчики влажности воздуха или зерна;
  • систему аэрации;
  • программное обеспечение анализа данных;
  • систему сигнализации и управления.

Таким образом, термометрия выполняет роль диагностического инструмента, позволяющего оценивать биологическую и физическую активность зерновой массы и принимать решения по управлению хранением.

Основы технологии мониторинга температуры

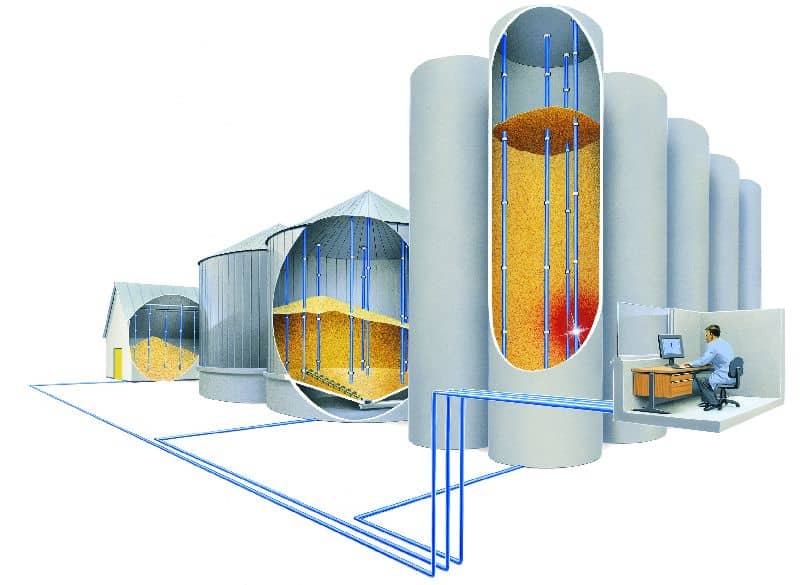

Зачем нужна термометрия силосов при хранении зерна

Зерно является биологически активным материалом. Даже после уборки и сушки оно продолжает находиться в состоянии медленного метаболического процесса, сопровождаемого выделением тепла и влаги.

При хранении в силосах эти процессы могут усиливаться под воздействием различных факторов: влажности, механического давления, микробиологической активности или заражения вредителями. Внутри зерновой массы формируются локальные зоны с повышенной температурой, которые часто невозможно обнаружить визуально.

Зачем нужна термометрия силосов при хранении зерна

Термометрия силосов решает несколько ключевых задач:

  • раннее выявление очагов самосогревания;
  • контроль стабильности условий хранения;
  • оценку эффективности вентиляции;
  • предотвращение потери качества зерна.

Особенно важно то, что система позволяет обнаружить проблему на ранней стадии, когда температурное отклонение составляет всего несколько градусов и еще не привело к существенным изменениям качества зерна.

В инженерной практике считается, что температура является наиболее чувствительным индикатором процессов внутри зерновой массы, поскольку любые биологические или химические реакции сопровождаются тепловыделением.

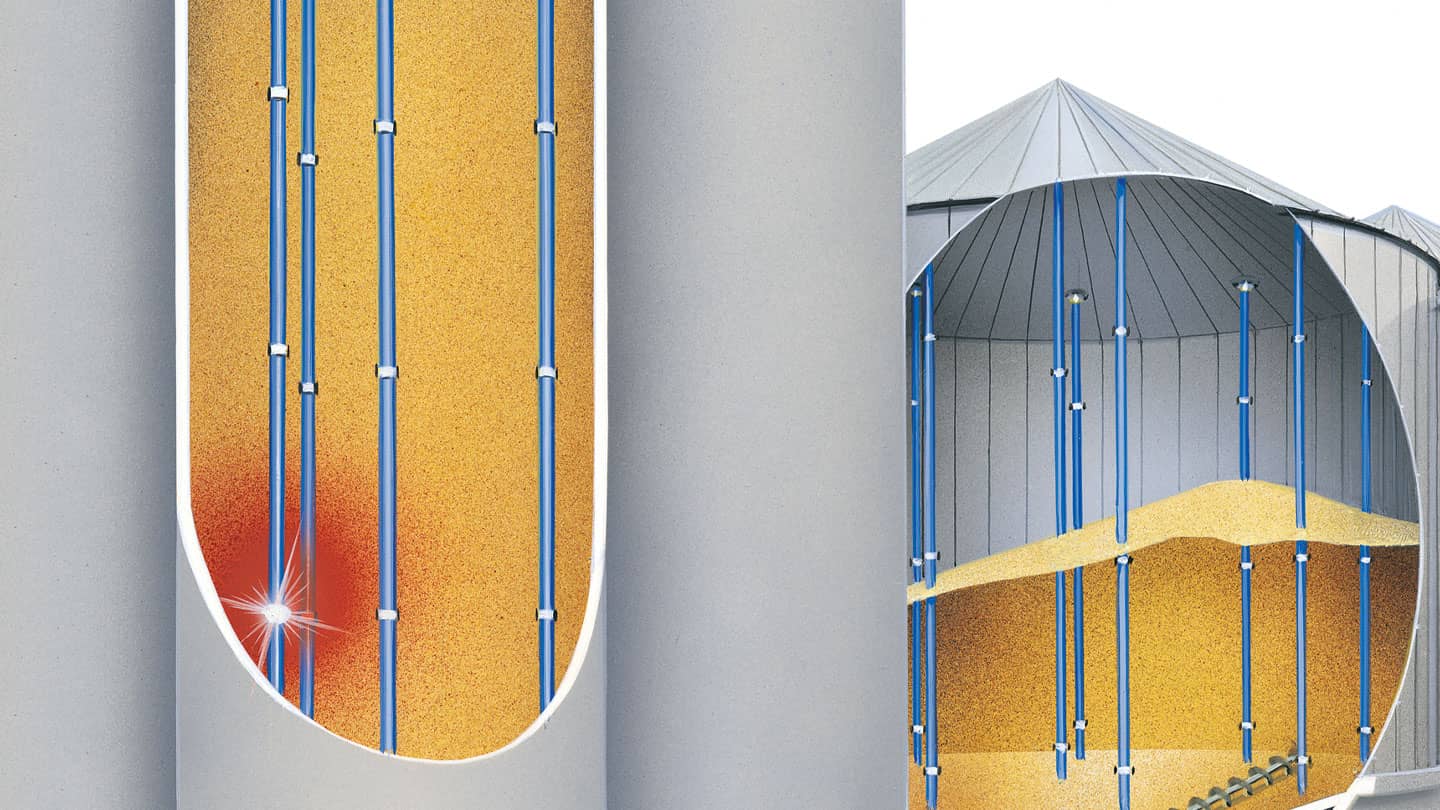

Причины самосогревания зерна и роль температурного мониторинга

Самосогревание зерна – это процесс постепенного повышения температуры внутри зерновой массы, вызванный совокупностью биологических и физических факторов.

К основным причинам относятся:

  • дыхание зерна – естественный процесс метаболизма, сопровождающийся выделением тепла;
  • развитие микроорганизмов (грибков и бактерий);
  • активность насекомых-вредителей;
  • локальная повышенная влажность;
  • неравномерная аэрация внутри силоса.
Причины самосогревания зерна и роль температурного мониторинга

Особенность этих процессов заключается в том, что они развиваются локально. Вначале формируется небольшая зона повышенной температуры, которая может занимать всего несколько кубических метров.

Со временем тепло начинает распространяться через зерновую массу, формируя так называемый температурный очаг.

Если этот процесс не контролируется, возможны:

  • ухудшение качества зерна;
  • развитие плесени;
  • потеря товарной ценности партии.

Температурный мониторинг позволяет фиксировать начальную стадию этого процесса, когда изменения еще минимальны и могут быть устранены технологическими мерами, например включением системы аэрации.

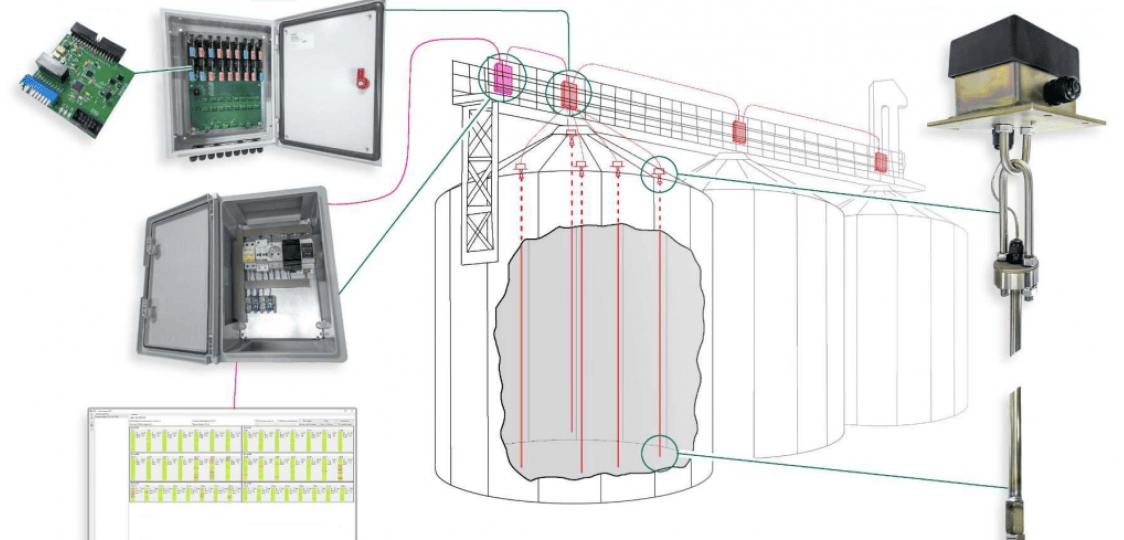

Ключевые параметры при выборе системы термометрии

При выборе оборудования для термометрии важно учитывать несколько технических характеристик.

К основным параметрам относятся:

  • надежность датчиков температуры;
  • механическая прочность кабелей;
  • устойчивость к агрессивной среде зерновой массы;
  • точность измерений;
  • удобство интеграции с системами управления элеватора.

Также важную роль играет программное обеспечение, которое должно обеспечивать наглядную визуализацию данных и удобный анализ температурных изменений.

Ключевые параметры при выборе системы термометрии

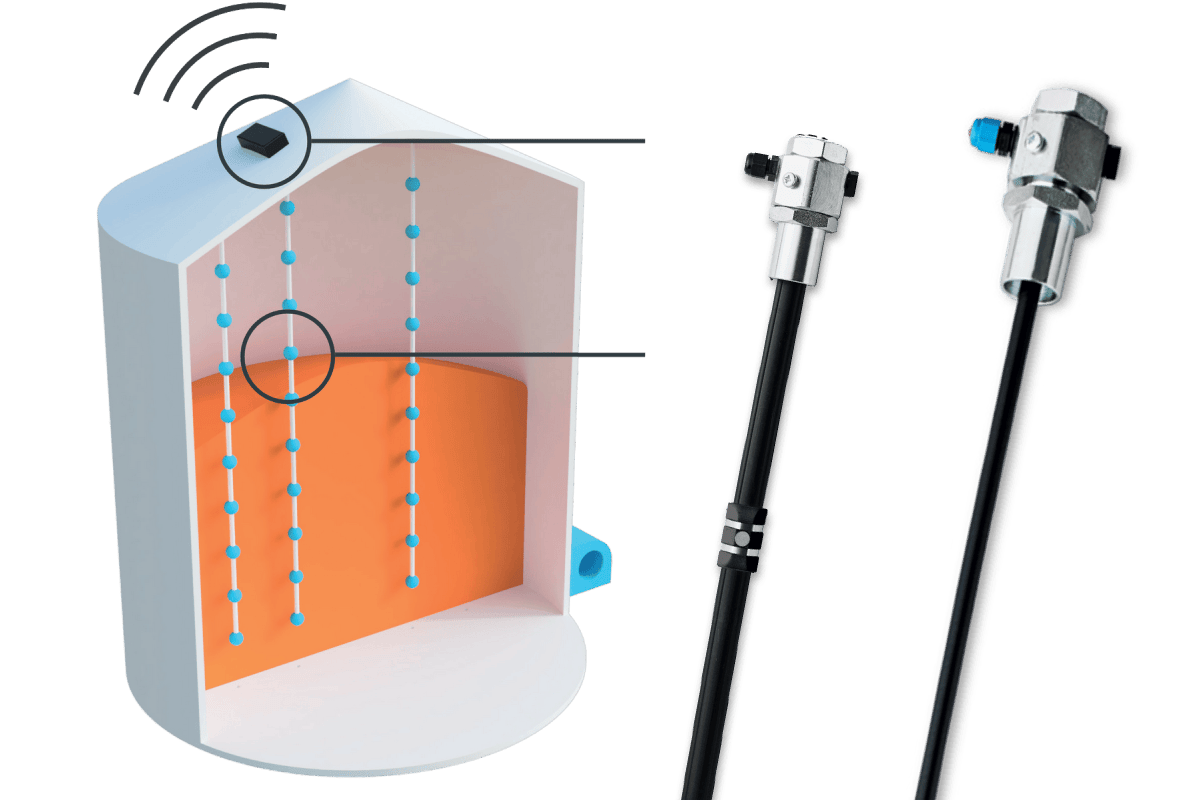

Температурные кабели

Температурные кабели (термоподвески) – это подвешенные внутри силоса или зернохранилища вертикальные кабельные линии, на которых через определенный интервал размещены цифровые температурные датчики.

Они используются для непрерывного мониторинга температуры зерновой массы и раннего обнаружения процессов:

  • самосогревания зерна
  • развития плесени и грибков
  • активности насекомых
  • локального повышения влажности

Такие процессы вызывают локальное повышение температуры, которое сначала возникает в небольшом участке и может быть обнаружено только системой термометрии.

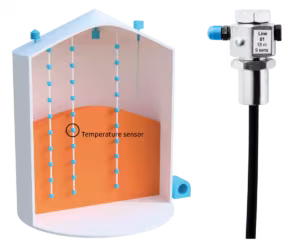

AgroLog SL3000/5000
AgroLog SL3000/5000
AgroLog SL3000/5000

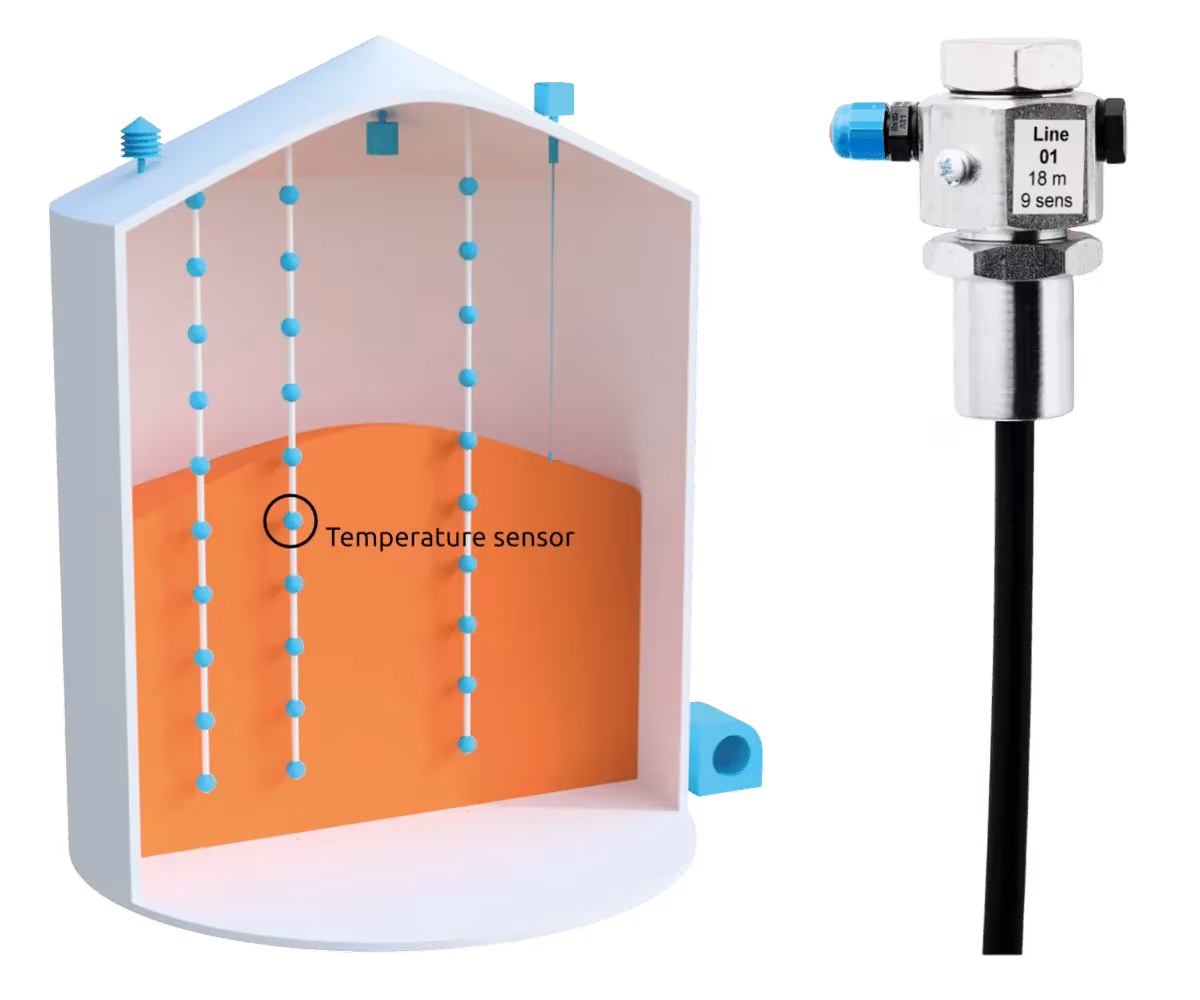

Температурный кабель SL3000/5000 для мониторинга зерна

Agrolog

Обзор системы

Температурный сенсорный кабель Agrolog SL3000/5000 предназначен для точного и регулярного контроля температуры зерна внутри силосов и складов напольного хранения. Постоянный мониторинг температурных параметров позволяет своевременно выявлять зоны самосогревания и предотвращать развитие процессов, приводящих к порче продукции.

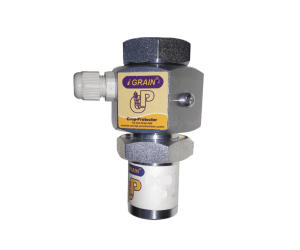

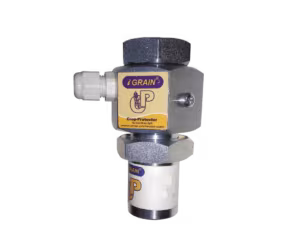

Кабель Eye-Grain ApS датчика температуры для зерновых силосов
Кабель Eye-Grain ApS датчика температуры для зерновых силосов
Кабель Eye-Grain ApS датчика температуры для зерновых силосов

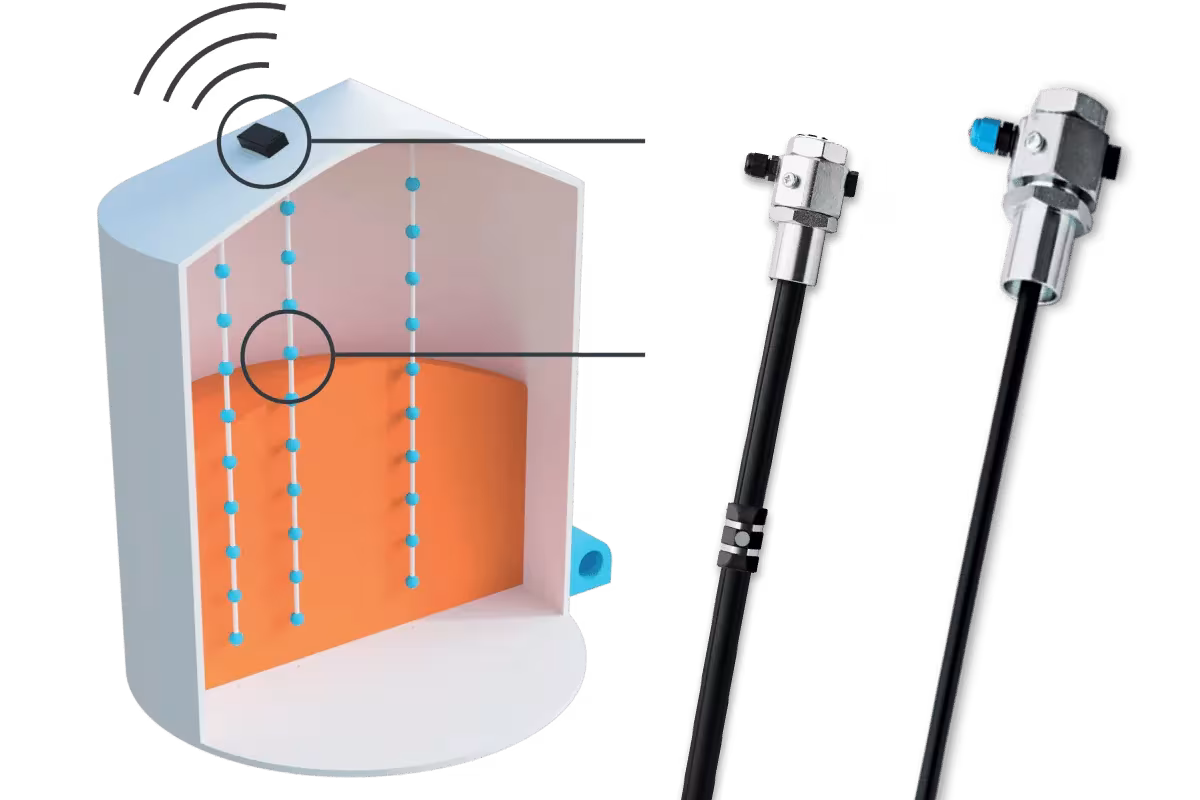

Кабель датчика температуры для зерновых силосов

Eye-Grain ApS

*PDF Брошюра Обзор системы

Кабели температурных датчиков iGRAIN являются базовым элементом систем мониторинга зерна. Их основная задача – своевременное выявление нежелательных биологических процессов в массе зерна (развитие насекомых, грибков, очагов самосогревания и т.д.).

Кабели iGRAIN стали отраслевым стандартом благодаря высокой надежности, точности измерений и устойчивости к эксплуатации в агрессивной среде. Используются цифровые датчики нового поколения, обеспечивающие стабильные показания без дрейфа во времени.

Датчики температуры

Датчики температуры – это передовые технические решения для эффективного мониторинга и хранения зерновых культур. Датчики, разработаны с использованием современных технологий, предназначены для обеспечения надежного контроля параметров и минимизации рисков, связанных с потерей качества продукции.

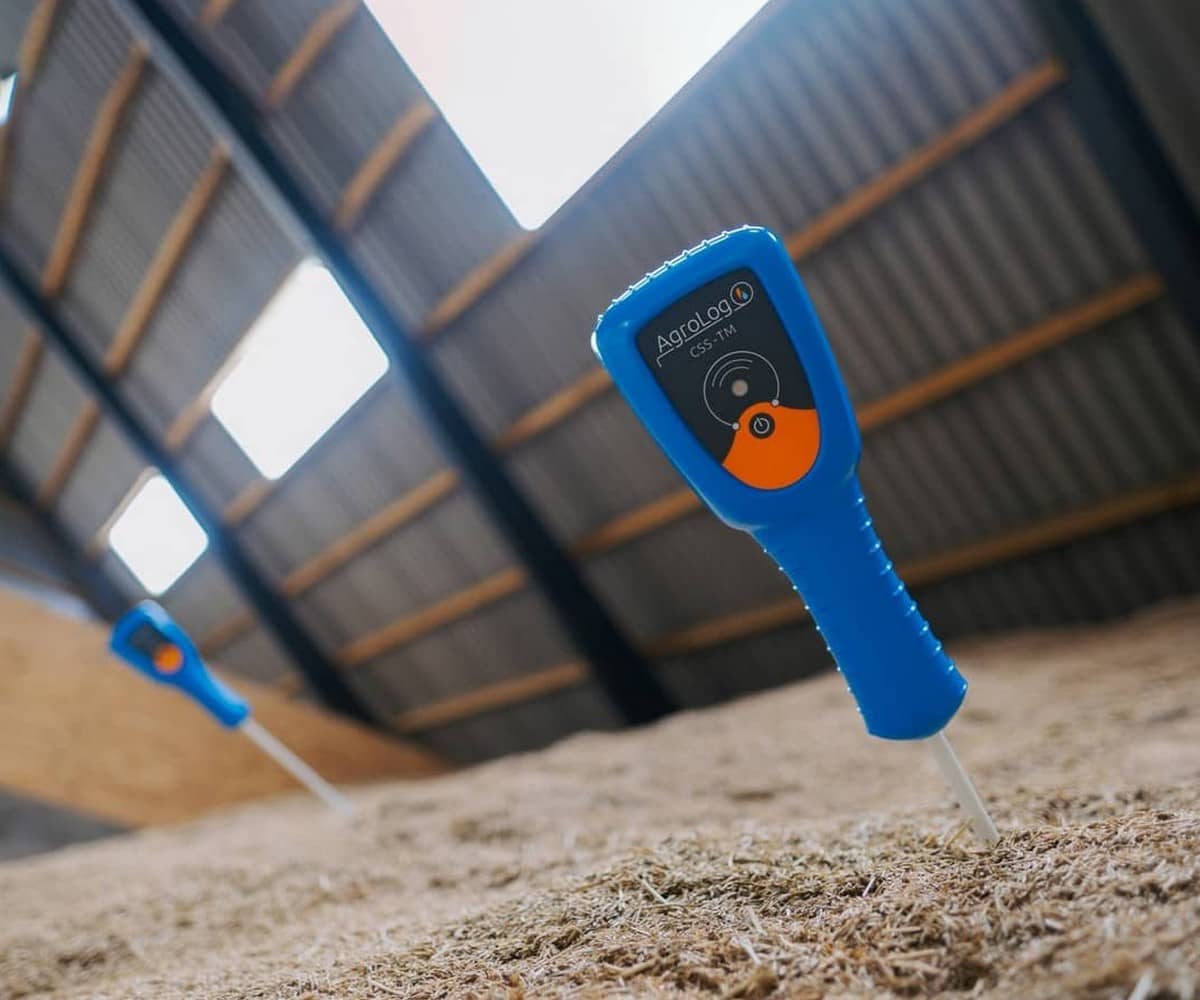

Копьевидный щуп AgroLog для мониторинга зерна
Копьевидный щуп AgroLog для мониторинга зерна
Копьевидный щуп AgroLog для мониторинга зерна

Копьевидный щуп для мониторинга температуры зерна

AgroLog

*PDF Брошюра Обзор системы

Устройство устанавливается в массу продукта, автоматически выполняет измерения и передает данные через сотовую связь в мобильное приложение с доступом в реальном времени и историей показателей. Подключение нескольких щупов, контроль разных объектов и получение уведомлений при отклонении параметров. Конструкция подходит для различных культур и обеспечивает постоянный дистанционный контроль.

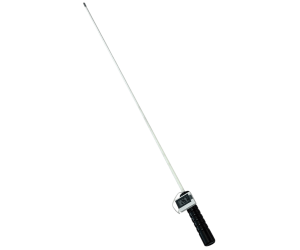

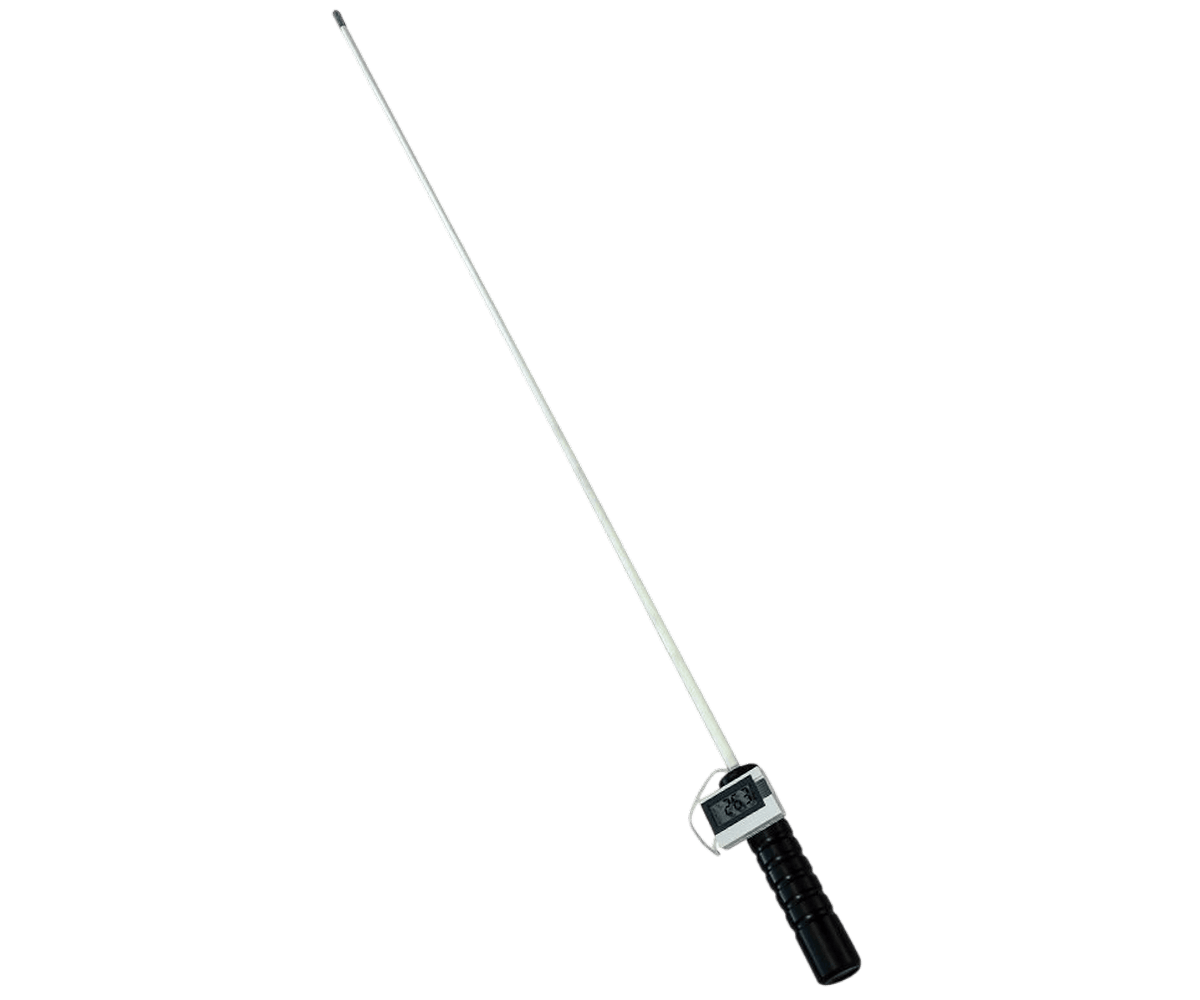

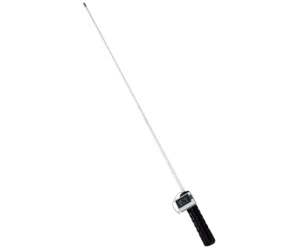

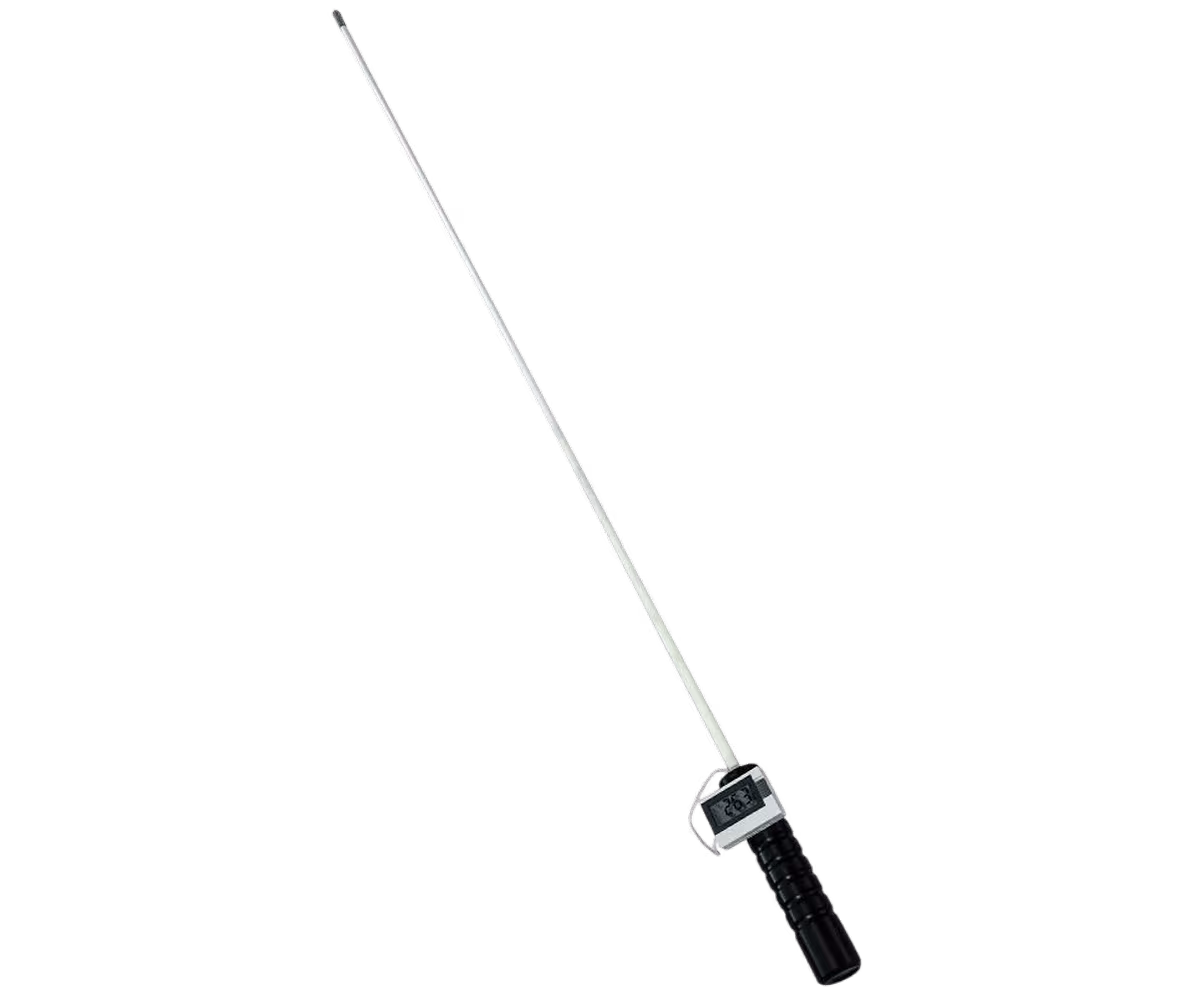

Цифровой температурный щуп для зерна
Цифровой температурный щуп для зерна
Цифровой температурный щуп для зерна

Цифровой температурный щуп для зерна

AgroLog

Цифровой температурный щуп (DTS) – это переносной инструмент для оперативного измерения температуры зерна в массе. Устройство представляет собой металлический щуп длиной 1,8 м с встроенным цифровым дисплеем для отображения данных.

Щуп оснащен двумя датчиками температуры:

  • основной – на наконечнике для измерения внутри зерновой массы
  • дополнительный – в рукоятке (интегрирован в дисплей) для контроля окружающей температуры

После сбора урожая зерно сохраняет повышенную температуру, что создает благоприятные условия для:

  • развития насекомых
  • микробиологических процессов
  • самосогревания

При этом зерно обладает низкой теплопроводностью и долго удерживает тепло, что затрудняет выявление проблем без прямых измерений.

Цифровой щуп позволяет:

  • быстро проводить точечные измерения температуры
  • выявлять локальные перегревы
  • принимать оперативные решения по аэрации или переработке
  • Быстрая проверка температуры зерна без сложного оборудования
  • Портативность и удобство использования
  • Мгновенное отображение данных на дисплее
  • Возможность контроля как внутри зерна, так и внешней температуры
  • Простота эксплуатации
  • Длина: 180 см
  • Диапазон измерения: от -10°C до +70°C
  • Тип батареи: AG13 (таблетка)
  • Дисплей: цифровой (LCD)
  • Количество датчиков: 2

Использование цифрового температурного щупа позволяет:

  • оперативно контролировать состояние зерна после уборки
  • предотвращать развитие вредителей и порчу
  • дополнять автоматические системы мониторинга
  • повышать точность контроля при хранении

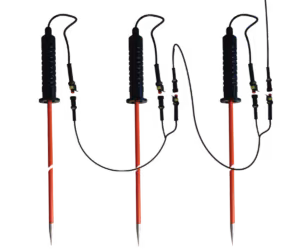

Копьевидный щуп датчика iGRAIN температуры и влажности
Копьевидный щуп датчика iGRAIN температуры и влажности
Копьевидный щуп датчика iGRAIN температуры и влажности

Копьевидный щуп определения температуры и влажности зерна

Eye-Grain ApS

*PDF Брошюра Обзор системы

Щупы датчиков температуры и влажности iGRAIN предназначены для точечных измерений параметров зерна в небольших хранилищах, а также для постоянного мониторинга зерна в напольных складах или зерновых силосах.

Щуп iGRAIN Moisture Sensor Lance позволяет определять влажность зерна, а также выполнять контроль температуры внутри зерновой массы.

Контроль аэрации

Контроль аэрации зернохранилищ является важной частью системы управления условиями хранения зерна. На основании данных о температуре и влажности зерновой массы определяется необходимость включения вентиляции для охлаждения и выравнивания температурного поля внутри силоса. Системы мониторинга позволяют своевременно запускать аэрацию, предотвращая развитие самосогревания, образование конденсата и ухудшение качества зерна при длительном хранении.

Система AgroLog управления аэрацией зернохранилищ
Система AgroLog управления аэрацией зернохранилищ
Система AgroLog управления аэрацией зернохранилищ

Система управления аэрацией зернохранилищ

Agrolog

Обзор системы

Контроль аэрации является встроенным компонентом платформы AgroLog и использует данные от метеостанции, кабелей температуры и влажности, а также системы контроля уровня зерна для комплексного управления условиями хранения.

Система позволяет задавать точные целевые значения температуры и влажности, обеспечивая оптимальные условия хранения зерна и снижение рисков его порчи.

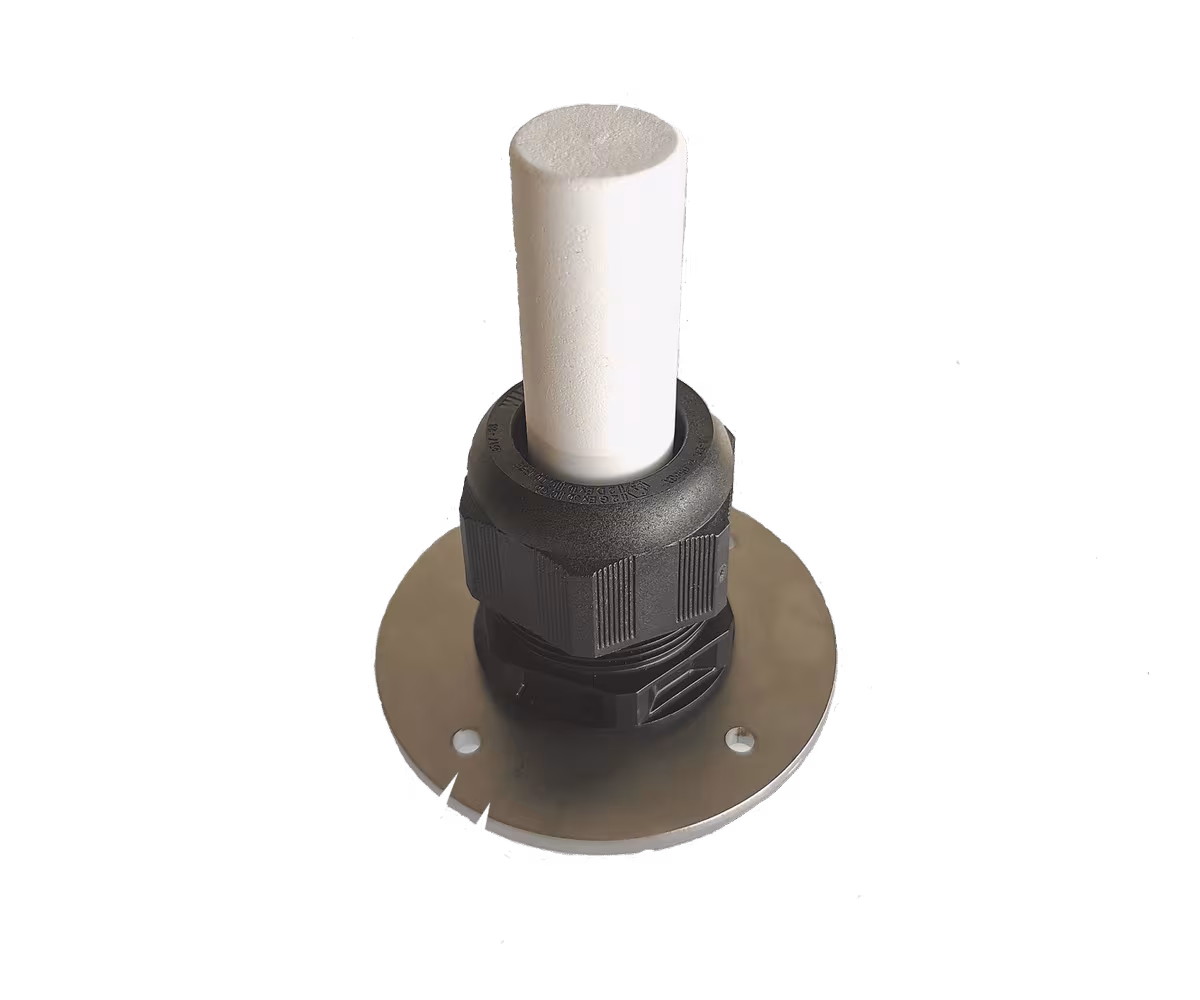

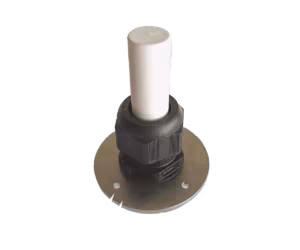

Датчик HS2000/HS3000 верхнего пространства силоса, контроль CO₂ и конденсата
Датчик HS2000/HS3000 верхнего пространства силоса, контроль CO₂ и конденсата
Датчик HS2000/HS3000 верхнего пространства силоса, контроль CO₂ и конденсата

Датчик HS2000/HS3000 верхнего пространства силоса

Agrolog

Обзор системы

Датчики Headspace предназначены для контроля параметров воздушного пространства в верхней части силоса или бункера. Они обеспечивают раннее выявление рисков порчи зерна и повреждений, вызванных избыточной влажностью и конденсатом.

Датчик HS2000 измеряет температуру и относительную влажность в верхней зоне силоса и играет ключевую роль в предотвращении образования конденсата.

Датчик HS3000 обеспечивает расширенный мониторинг за счет измерения уровня углекислого газа (CO₂).

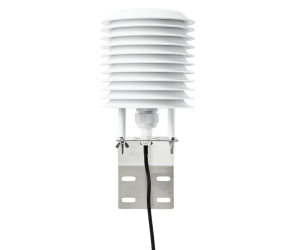

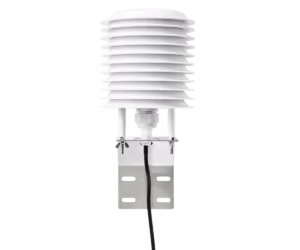

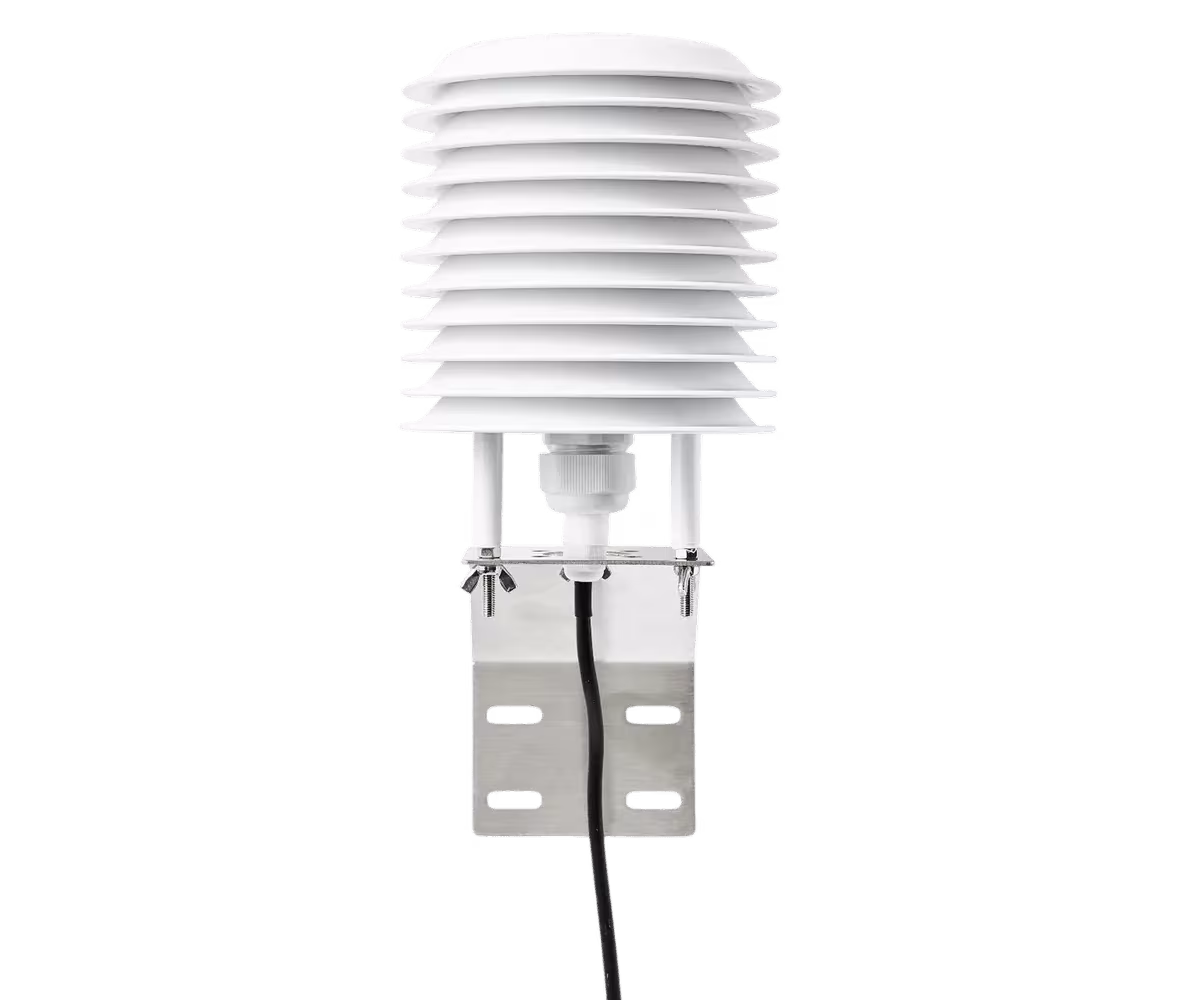

Метеостанция AgroLog для контроля условий хранения зерна
Метеостанция AgroLog для контроля условий хранения зерна
Метеостанция AgroLog для контроля условий хранения зерна

Метеостанция для контроля условий хранения зерна

Agrolog

Обзор системы

Метеостанция является частью системы AgroLog и обеспечивает непрерывный сбор данных о погодных условиях и параметрах окружающей среды. Эти данные критически важны для мониторинга зерна, поскольку позволяют заранее выявлять риски и оперативно реагировать на изменения температуры и влажности внутри силоса.

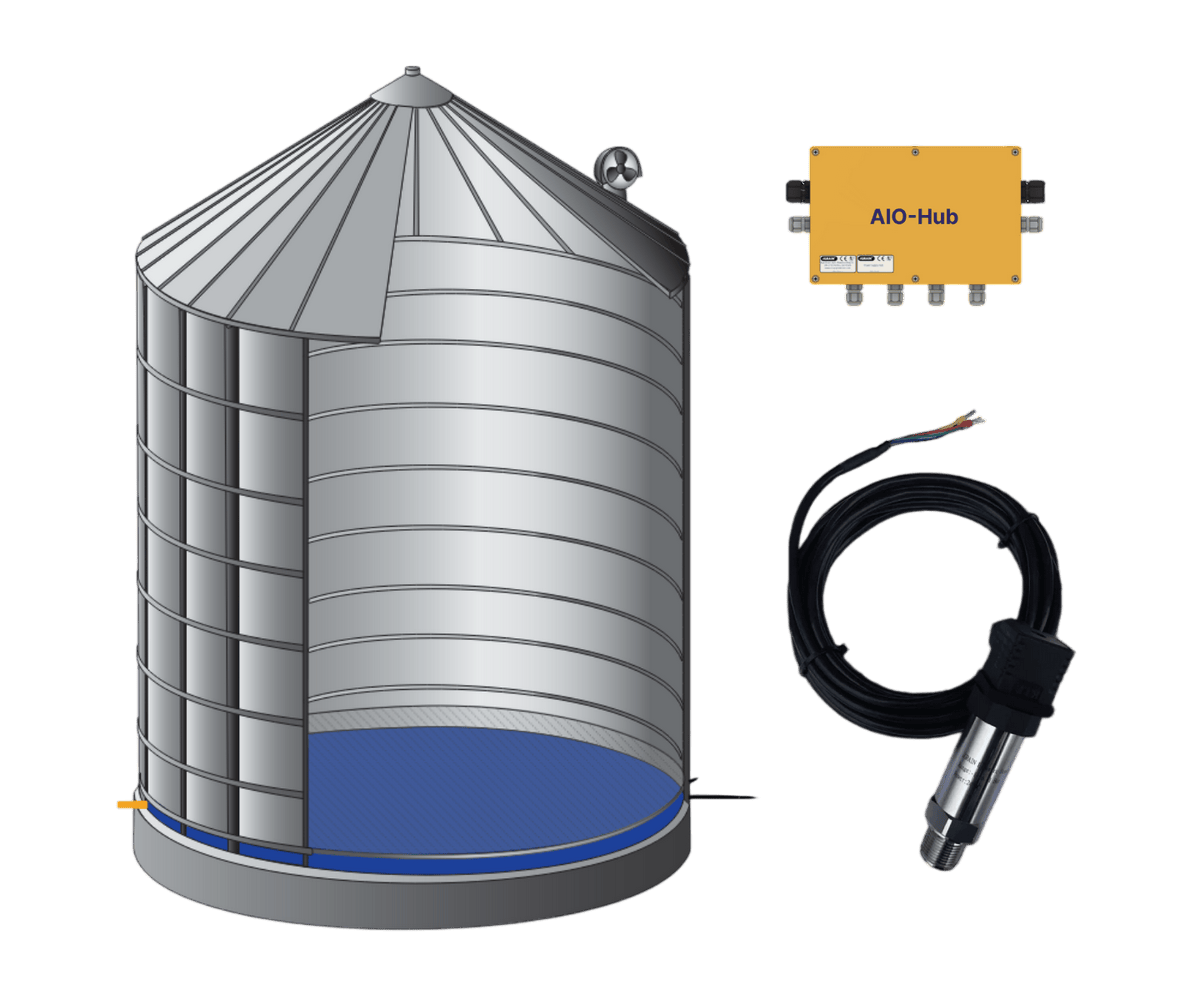

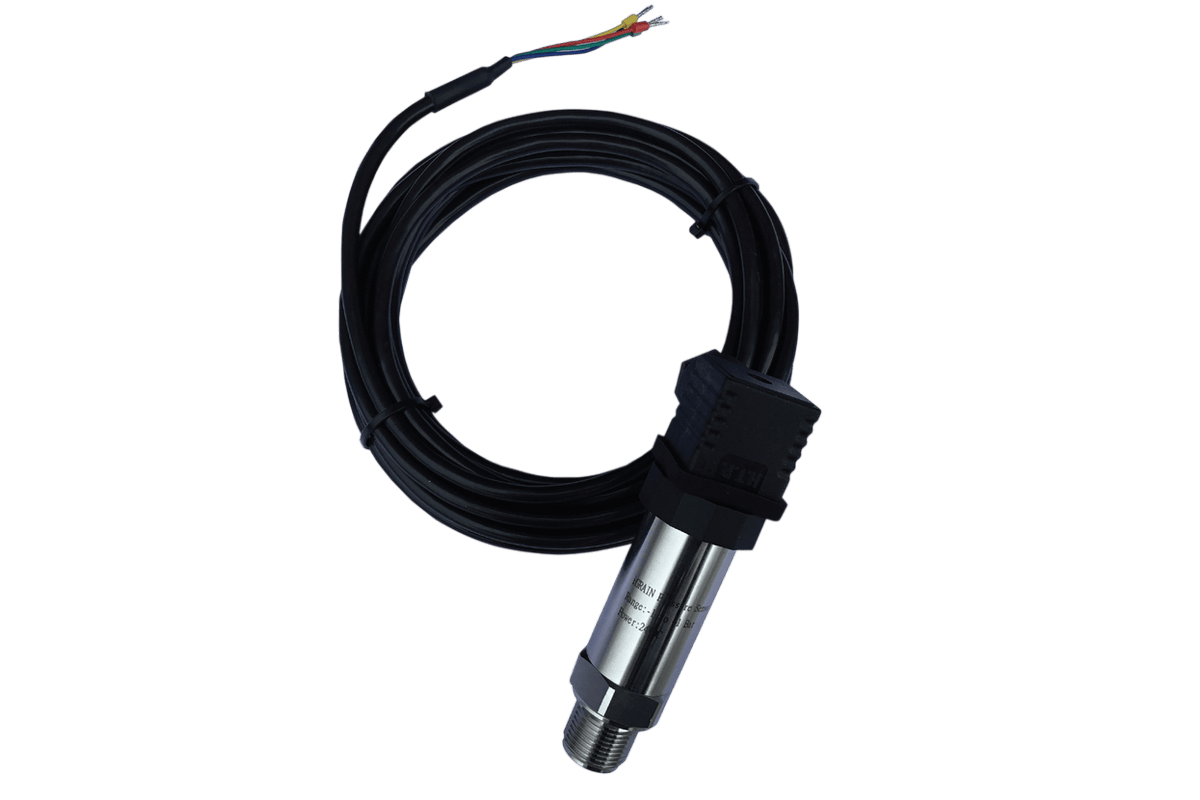

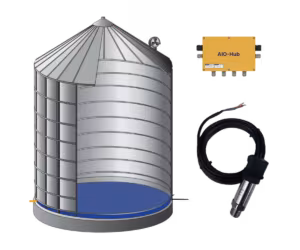

Датчик давления iGRAIN для контроля аэрации
Датчик давления iGRAIN для контроля аэрации
Датчик давления iGRAIN для контроля аэрации

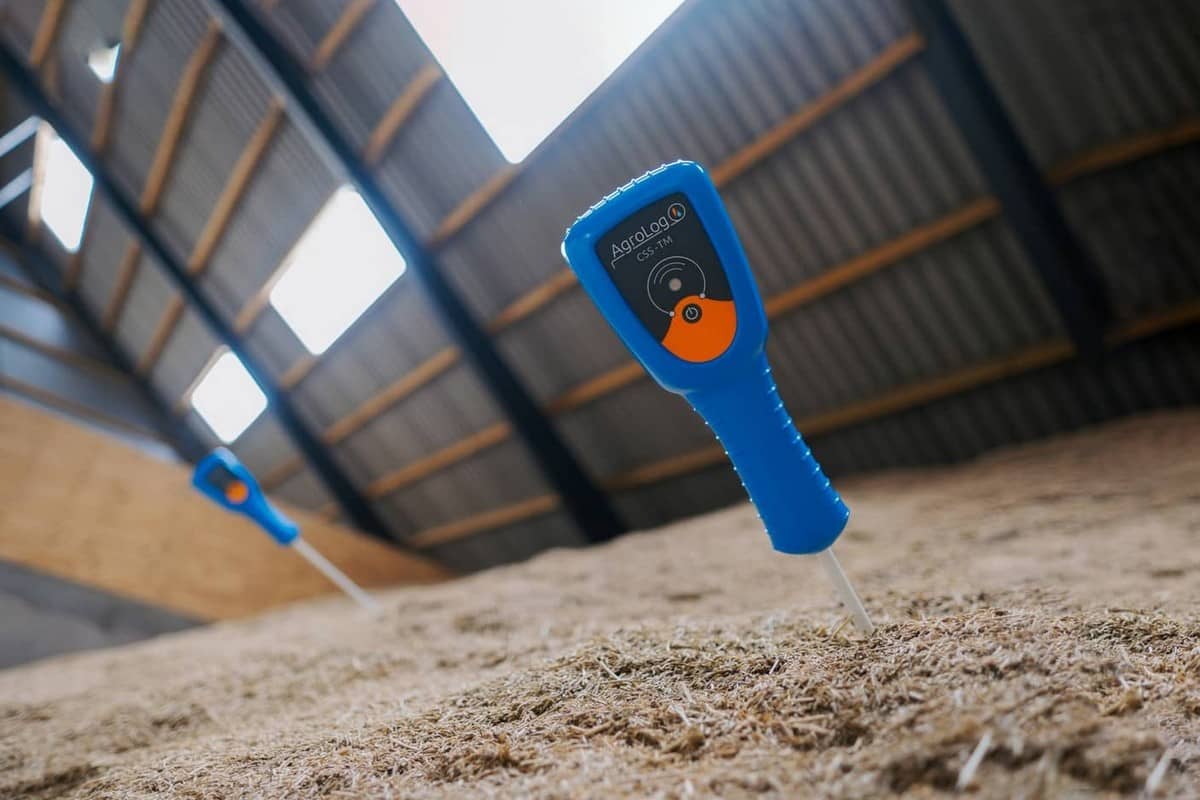

Датчики для зернохранилищ
Датчики для зернохранилищ

Датчик давления для контроля аэрации зерна

Eye-Grain ApS

*PDF Брошюра Обзор системы

Датчик давления iGRAIN Plenum Pressure Sensor используется для контроля работы системы аэрации и расчета фактического воздушного потока через зерновую массу.

Устройство устанавливается: в воздушно-распределительной камере силоса, либо в переходном коробе вентилятора аэрации.

Датчик выполняет ключевую функцию – подтверждает корректность работы системы аэрации в соответствии с расчетами программного обеспечения.

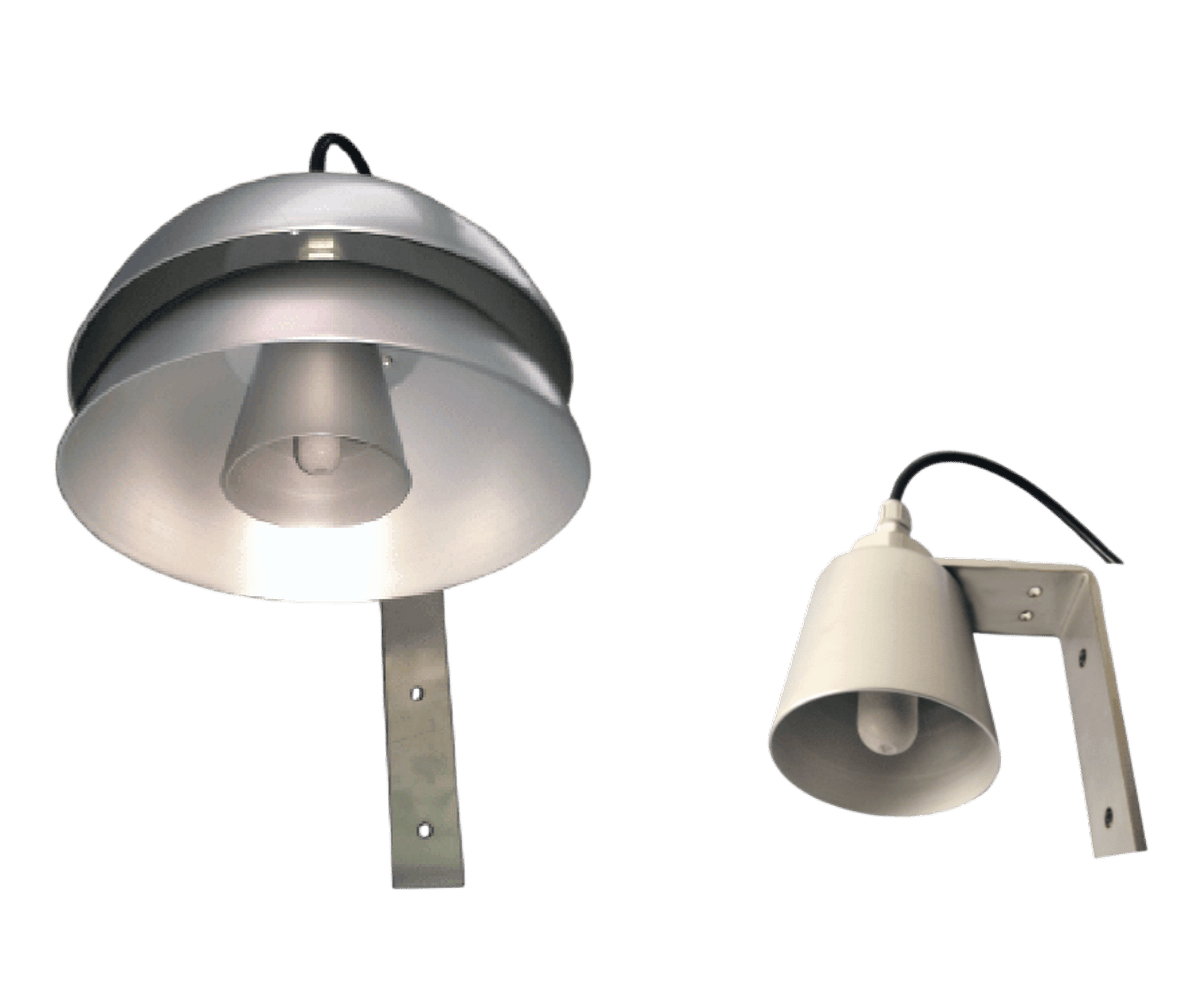

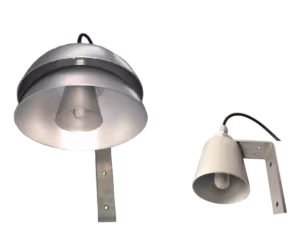

Метеостанция iGRAIN для управления аэрацией
Метеостанция iGRAIN для управления аэрацией
Метеостанция iGRAIN для управления аэрацией

Метеостанция для управления аэрацией зерновых силосов

Eye-Grain ApS

*PDF Брошюра Обзор системы

Метеостанция iGRAIN Weather Station разработана для получения оперативной и достоверной информации о температуре окружающей среды и влажности воздуха. Эти данные являются ключевыми для эффективного управления системой аэрации зерна и используются в автоматизированной системе управления аэрацией iGRAIN.

В зависимости от климатической зоны, времени года, срока хранения и влажности зерна необходимо учитывать ряд погодных факторов, влияющих на принятие решений о запуске или остановке вентиляторов аэрации.

Типичные ошибки при эксплуатации систем термометрии

Несмотря на относительную простоту технологии, эффективность системы может существенно снижаться из-за ошибок эксплуатации.

Наиболее распространенные проблемы включают:

  • недостаточное количество измерительных линий;
  • неправильное расположение датчиков;
  • игнорирование динамики температурных изменений;
  • отсутствие регулярного анализа данных.

Иногда операторы ориентируются только на абсолютные значения температуры, не учитывая скорость ее изменения, которая часто является более информативным показателем.
