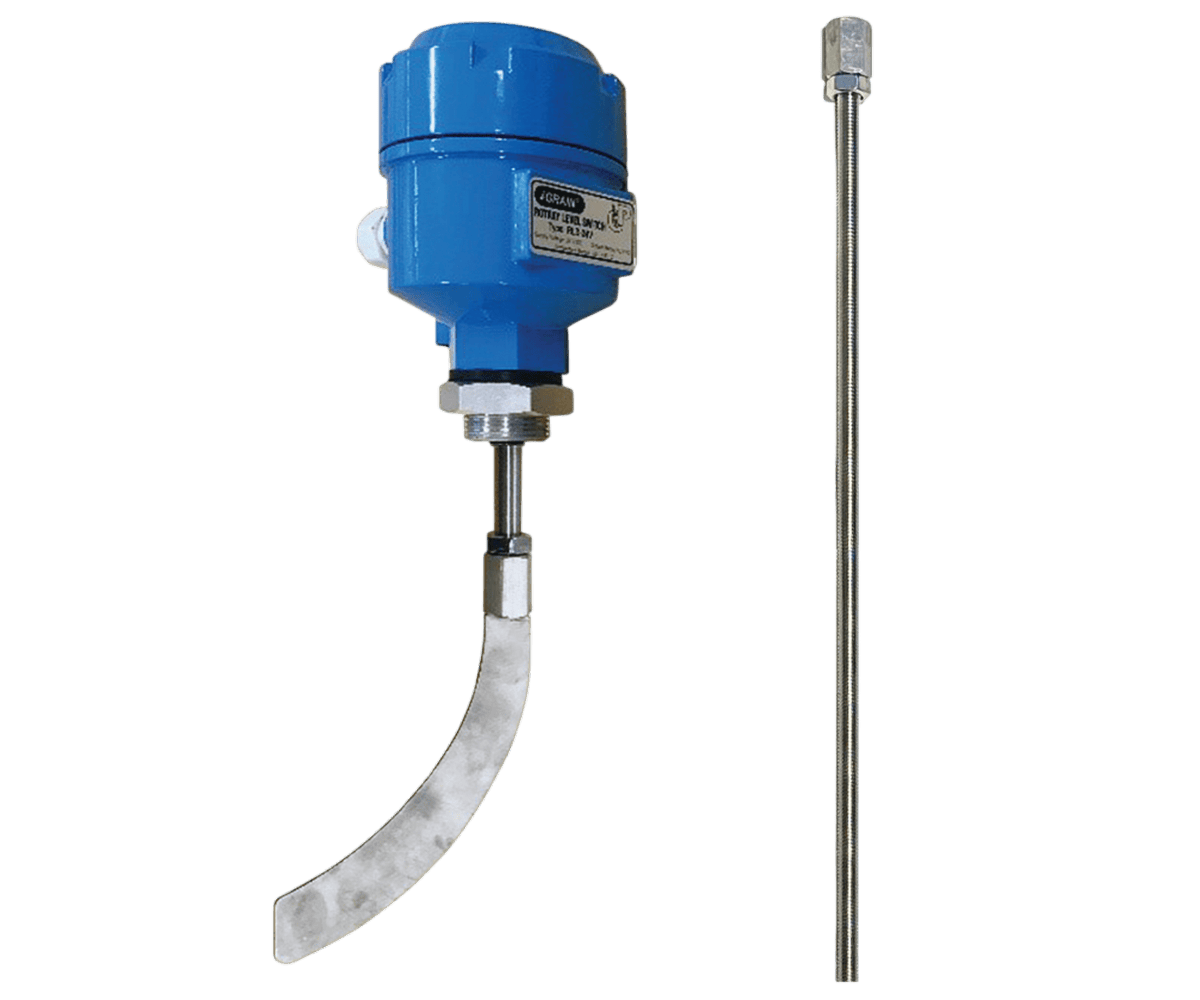

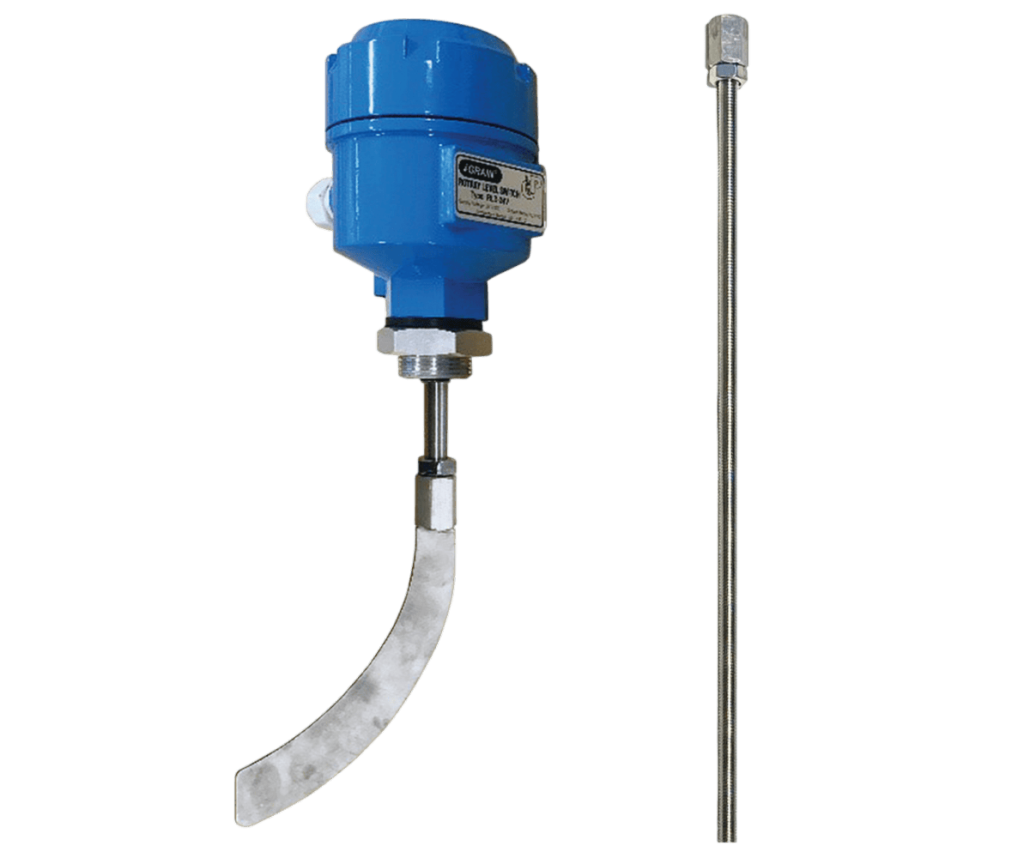

Ротационный датчик iGRAIN Rotary Sensor мониторинга уровня зерна

Контроль заполнения и выгрузки зерна, управление конвейерами, надежная работа и простая установка в любых силосах.

Eye-Grain ApS
Ротационный датчик iGRAIN Rotary Sensor мониторинга уровня зерна

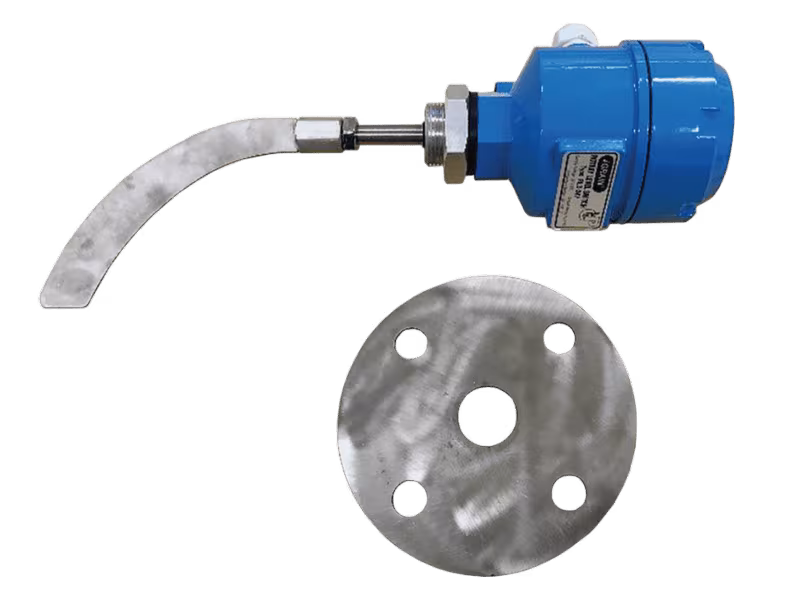

Ротационный датчик уровня iGRAIN Rotary Paddle Level Sensor – это универсальное и надежное решение для контроля предельного уровня зерна в силосах и управления процессами загрузки и выгрузки.

Eye-Grain ApS – датская компания, предоставляющая высокотехнологичное оборудование для мониторинга и управления хранением зерновых культур. Системы разработаны с учетом потребностей современных фермеров и предприятий, работающих в сельском хозяйстве, обеспечивая точный и надежный мониторинг параметров хранения зерна.

*PDF Брошюра

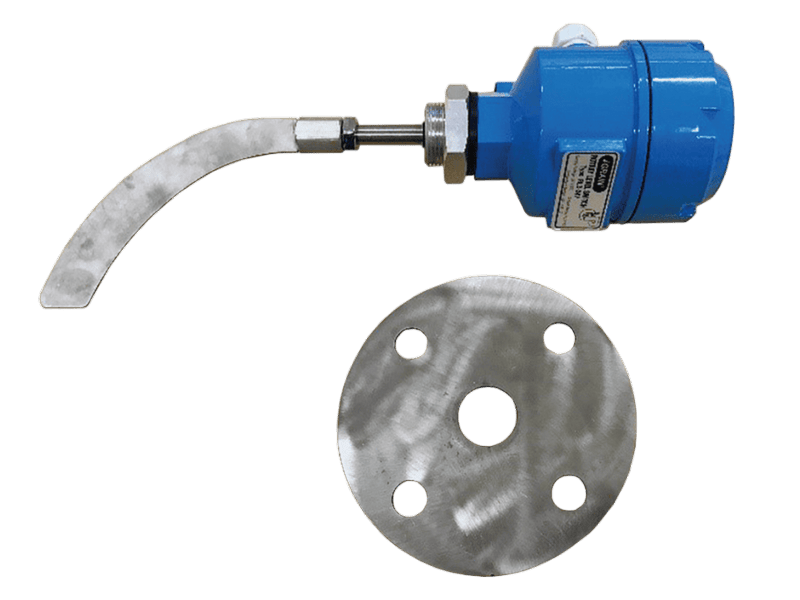

Назначение и функциональность iGRAIN Rotary Sensor

Назначение и функциональность

Датчик выполняет функции:

  • контроля уровня заполнения силоса
  • управления транспортным оборудованием (шнеки, конвейеры)
  • автоматического запуска/остановки процессов загрузки и разгрузки
  • предотвращения переполнения или опустошения силоса

Обычно устанавливается:

  • на максимальном уровне – для предотвращения переполнения
  • на минимальном уровне – для контроля выгрузки

Датчик применяется для всех типов сыпучих материалов:

  • пшеница
  • кукуруза
  • рис
  • комбикорма и другие культуры

Используется как точечный датчик уровня для определения минимального или максимального уровня заполнения.

Принцип работы

В основе работы – вращающаяся лопасть (пэддл):

  • при отсутствии зерна лопасть свободно вращается
  • при достижении заданного уровня зерно блокирует вращение
  • срабатывает релейный выход (сигнал управления)
  • при освобождении лопасти вращение возобновляется

Дополнительно реализован механизм защиты: встроенная муфта проскальзывания предотвращает перегрузку двигателя

Конструктивные особенности

Установка:

  • с боковой стороны силоса
  • сверху силоса
  • с возможностью точной настройки уровня срабатывания через удлинительные штанги

Монтаж без доступа внутрь силоса. Благодаря компактной форме лопасти датчик может устанавливаться снаружи без необходимости открытия силоса.

Технические характеристики

  • Питание: 24 VDC / 230 VAC
  • Выход: релейный
  • Корпус: литой алюминий
  • Степень защиты: IP66

Монтажные решения

Доступны различные варианты крепления:

Монтажный фланец 30°

Монтажный фланец 30°

Для наклонной крыши силоса

Монтажная пластина 90°

Монтажная пластина 90°

Для крыши или боковой установки

Монтажный фланец 90°

Монтажный фланец 90°

Для крыши или боковой установки

Использование ротационного датчика уровня

Преимущества использования

  • Простая и надежная конструкция
  • Минимальные требования к обслуживанию
  • Установка снаружи силоса
  • Низкая стоимость решения
  • Универсальность применения
  • Возможность интеграции с PLC и системой iGRAIN Dashboard Manager
  • Высокая устойчивость к промышленным условиям эксплуатации

Компания ООО «Интеравтоматика» выполняет подбор, внедрение и настройку системы Eye-Grain ApS с учетом задач и инфраструктуры вашего предприятия.

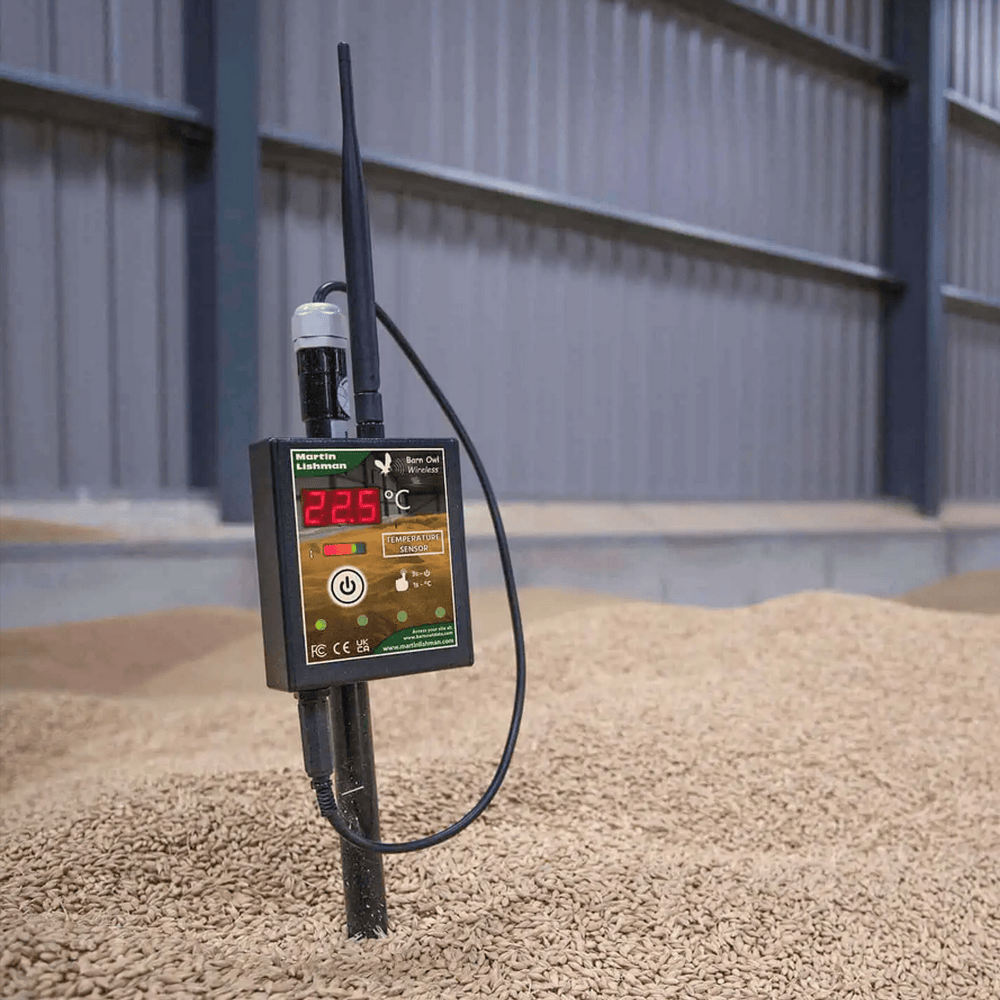

Системы термометрии силосов и зернохранилищ

Термометрия силосов представляет собой технологию непрерывного контроля температурного состояния зерновой массы внутри хранилища. В современной практике термометрия рассматривается как элемент более широкой системы мониторинга состояния зерна, которая может включать температурные кабели (термоподвески), датчики температуры, систему аэрации и пр.

Обзор систем
Термометрия силосов и зернохранилищ
Part no. Описание
1043-000 Rotary paddle, 24 V DC
1043-001 Rotary paddle, 230 VAC
9120-105 Фланец 30° для крыши силоса
9120-102 Фланец 90° (крыша/бок) для бетонных силосов
9120-048 Монтажная пластина 90° (крыша/бок)
9120-049 Удлинительная штанга 1 м

Номенклатура и комплектующие

Практическое назначение

Использование ротационного датчика уровня позволяет:

  • автоматизировать управление зерно транспортными системами
  • исключить риск переполнения силоса
  • обеспечить контроль минимального уровня при выгрузке
  • снизить потери и аварийные ситуации
  • повысить общую надежность эксплуатации

Системы мониторинга силосов и зернохранилищ

Системы мониторинга зерна – это решения для контроля температуры, влажности и состояния зерновой массы в режиме реального времени. Такое оборудование помогает принимать решения на основе ценных и достоверных данных. Сравните различные системы мониторинга зерна. Узнайте об их различиях, преимуществах и особенностях.

Обзор систем
Системы мониторинга зернохранилищ
Радарний датчик рівня iGRAIN Bin Auditor для керування запасами зерна

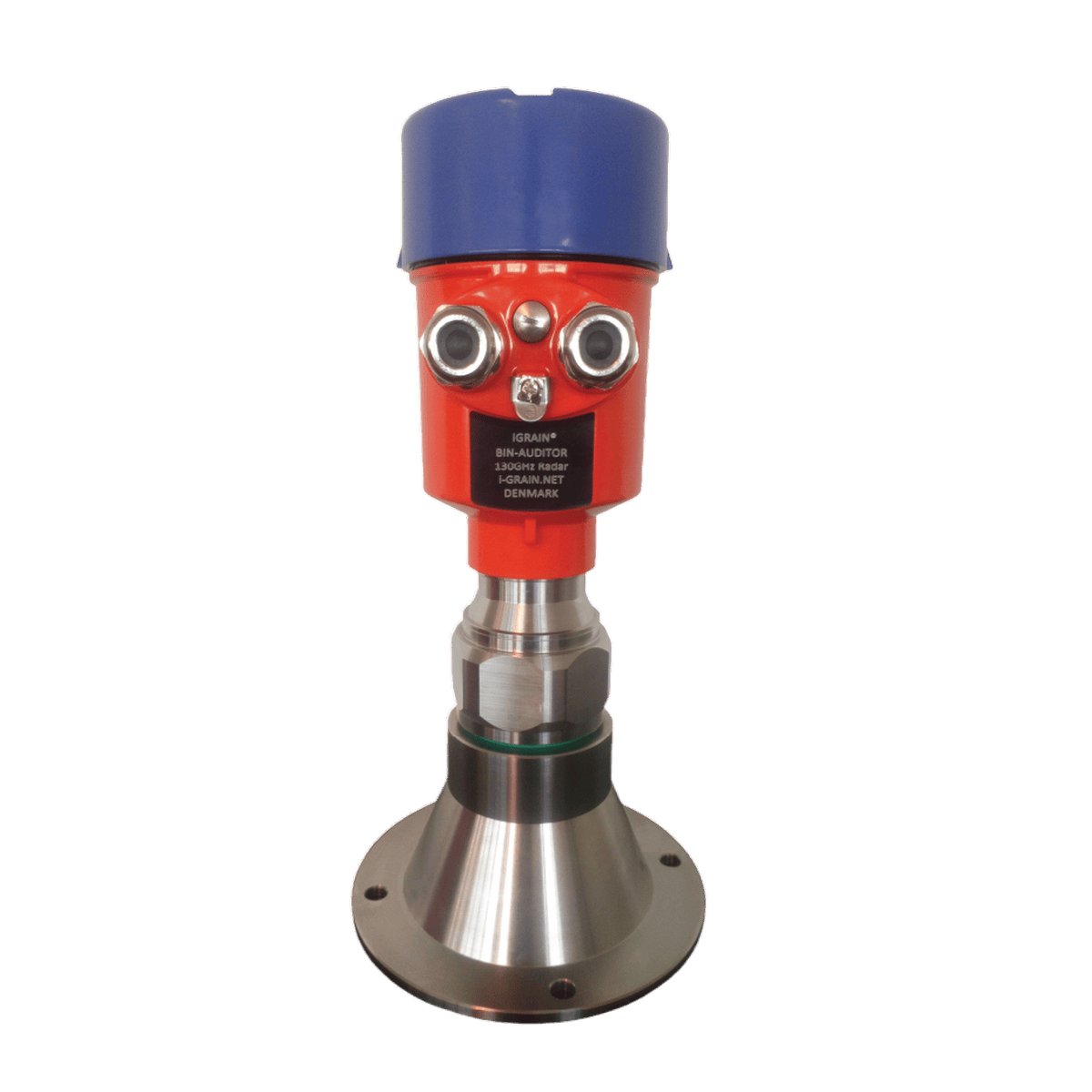

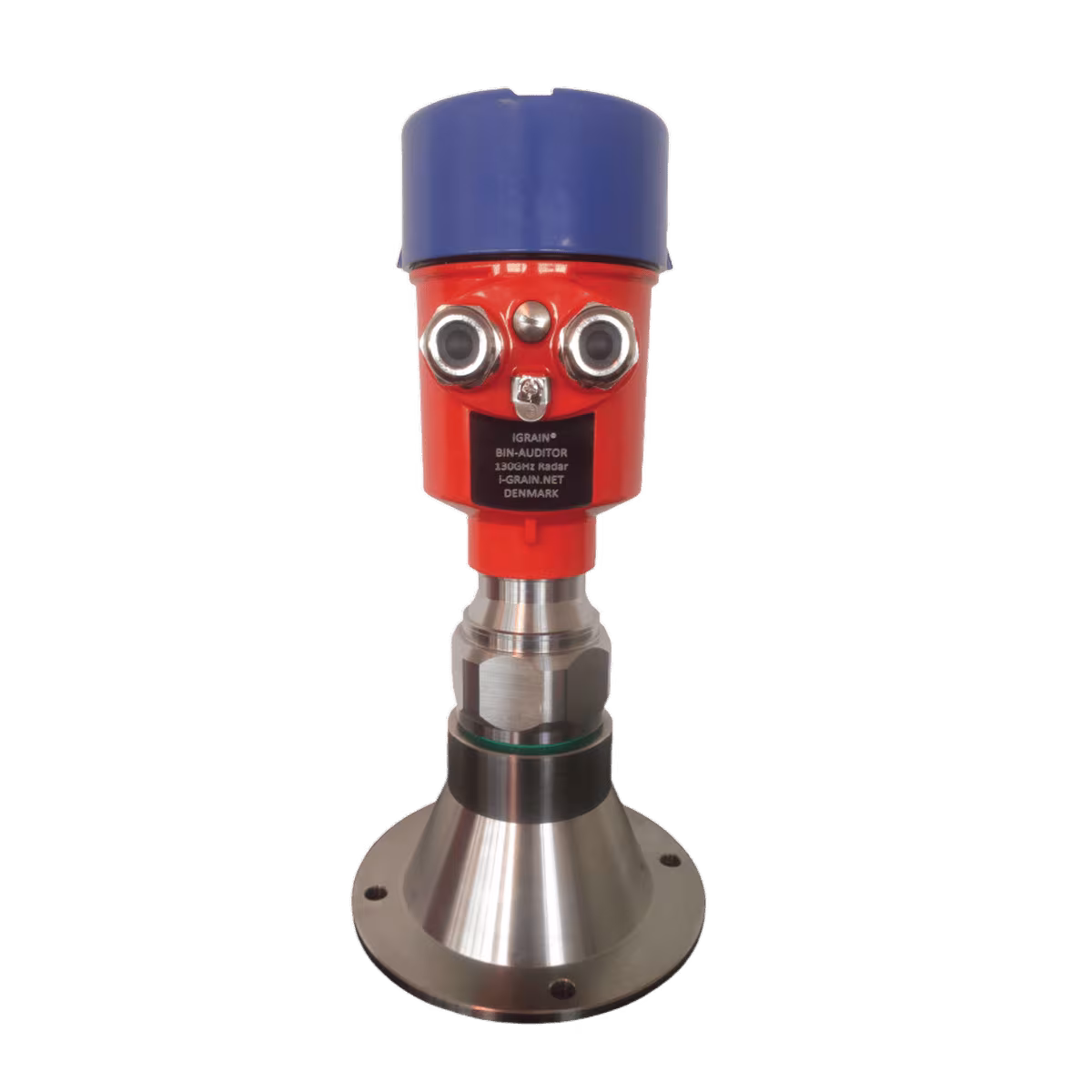

Радарный датчик iGRAIN Bin Auditor для управления запасами зерна

/от agrdmipk

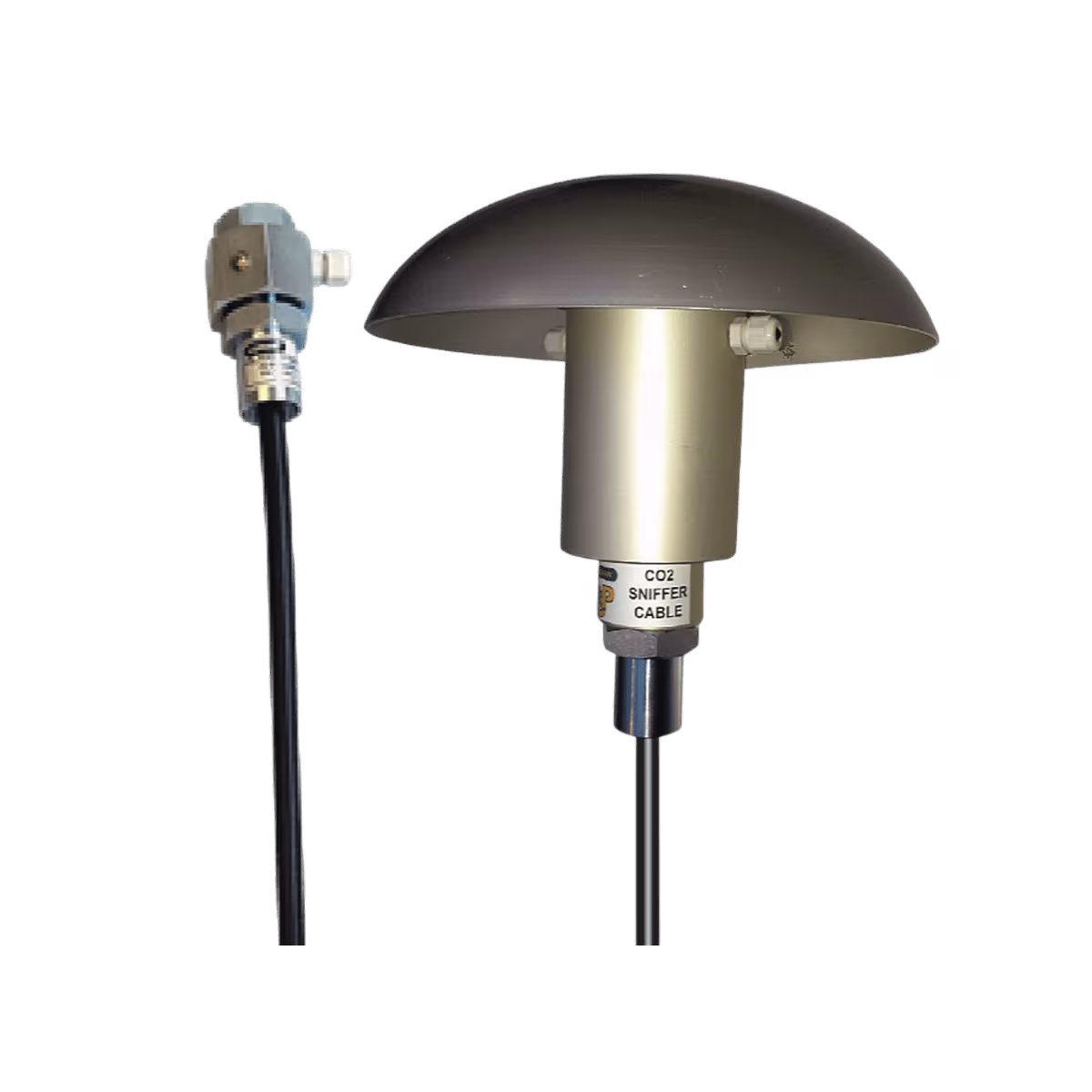

Сенсорний датчик iGRAIN для виявлення псування зерна

Сенсорный датчик iGRAIN для выявления порчи зерна

/от agrdmipk
Датчик iGRAIN пожежної сигналізації для зернових силосів

Датчик iGRAIN пожарной сигнализации для зерновых силосов

/от agrdmipk

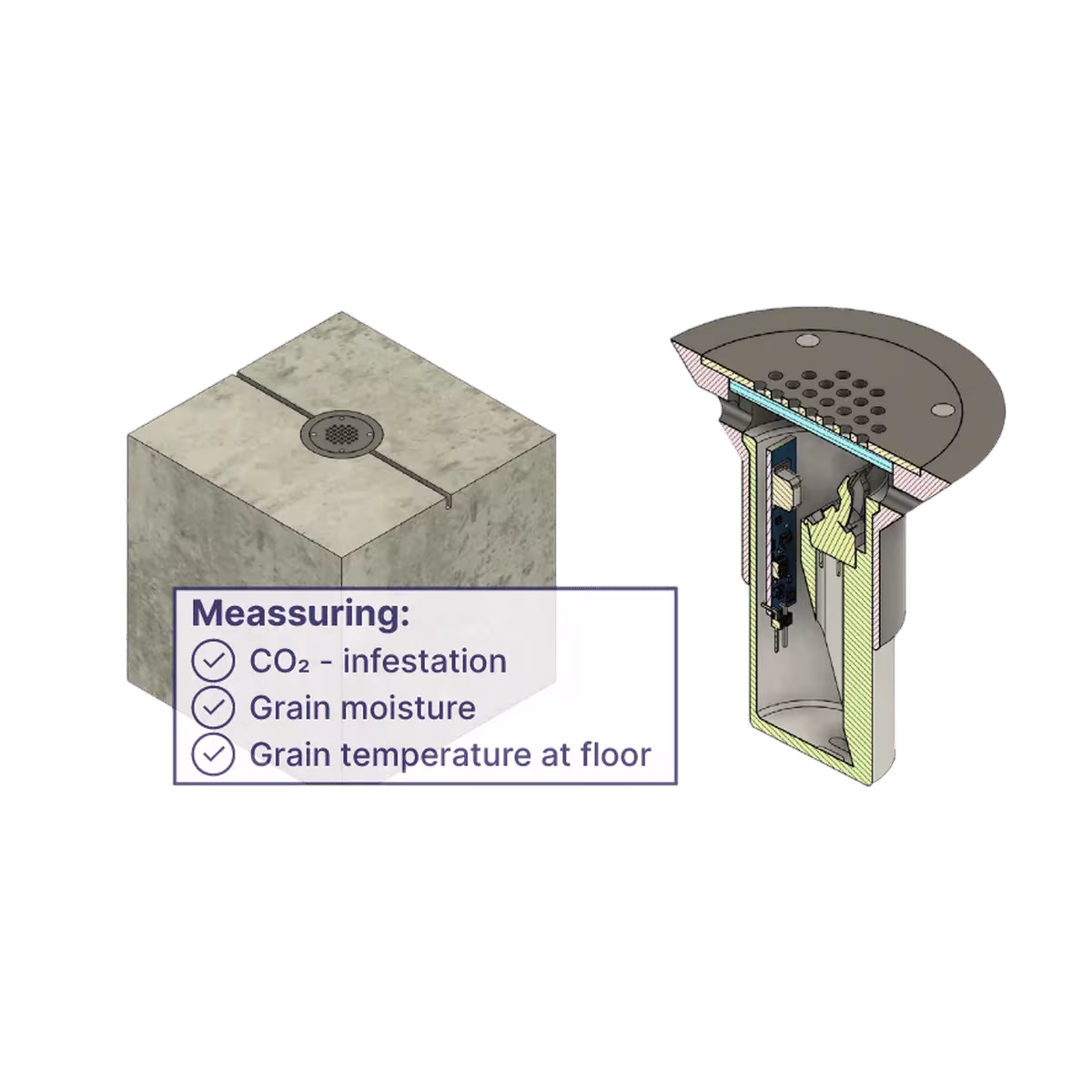

Підлоговий датчик iGRAIN AIO для зерносховищ

Напольный датчик iGRAIN AIO для зернохранилищ

/от agrdmipk

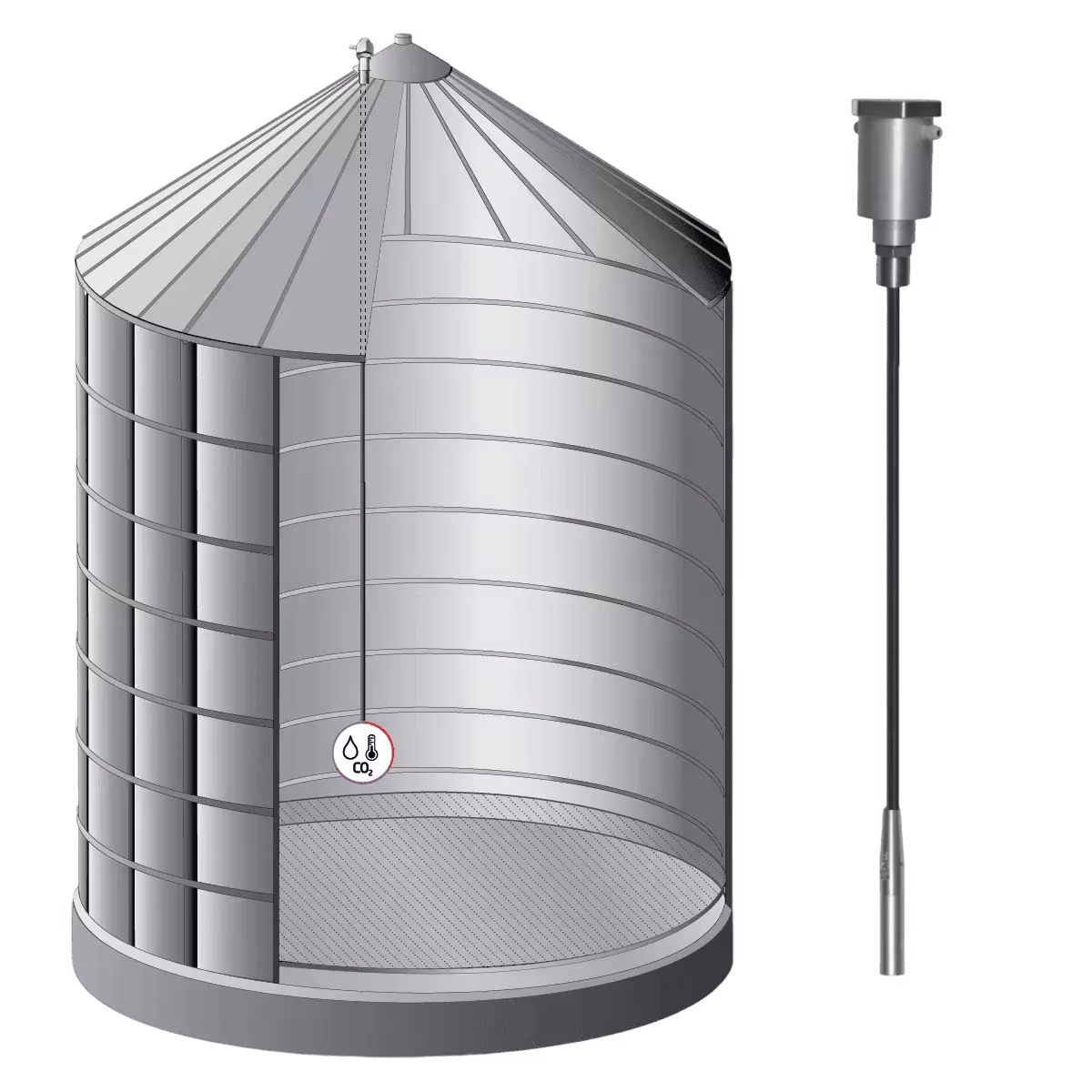

Сенсорный кабель датчиков iGRAIN, мониторинга CO₂

/от agrdmipk
Багатофункціональний сенсорний зонд iGRAIN для зерна

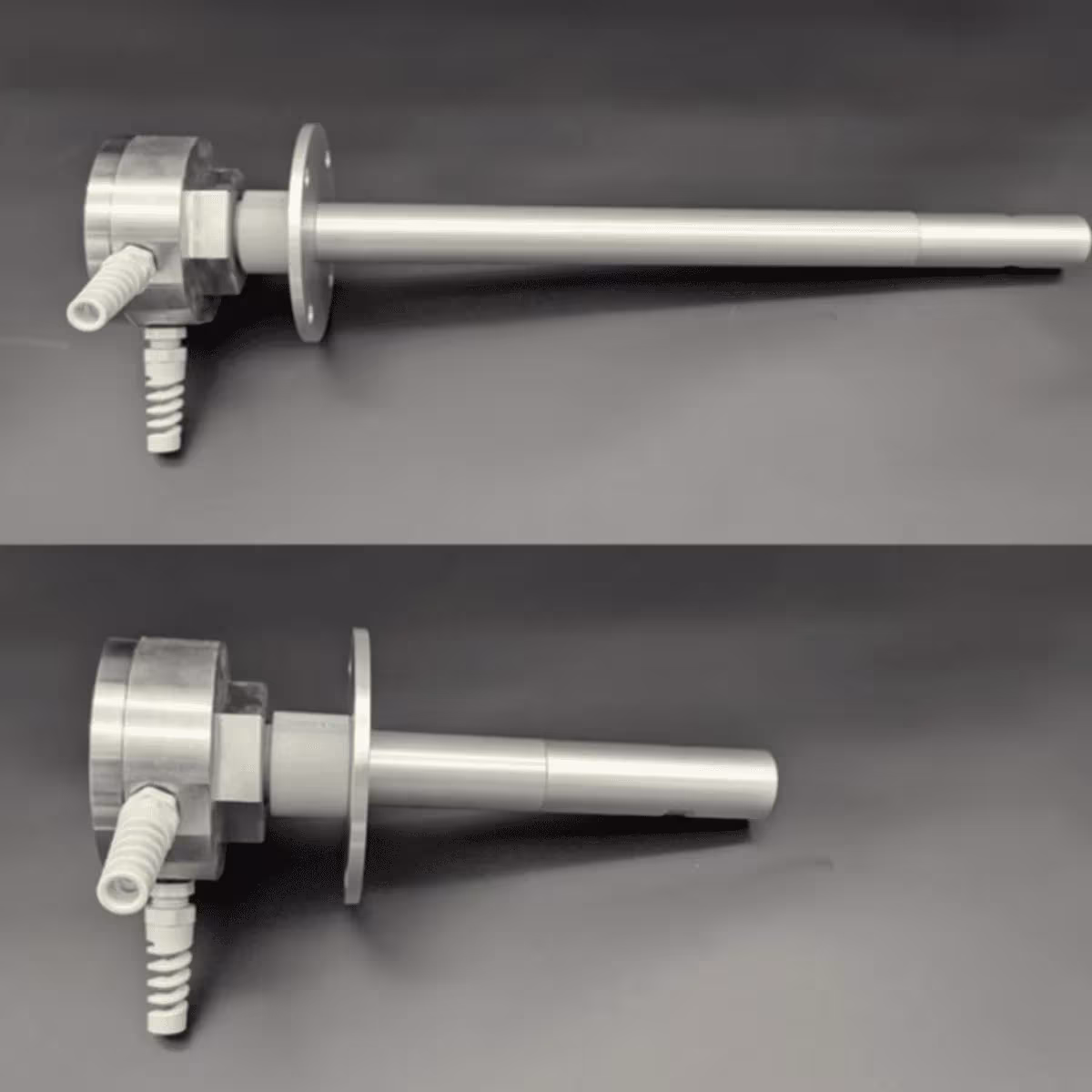

Многофункциональный сенсорный зонд iGRAIN для зерна
