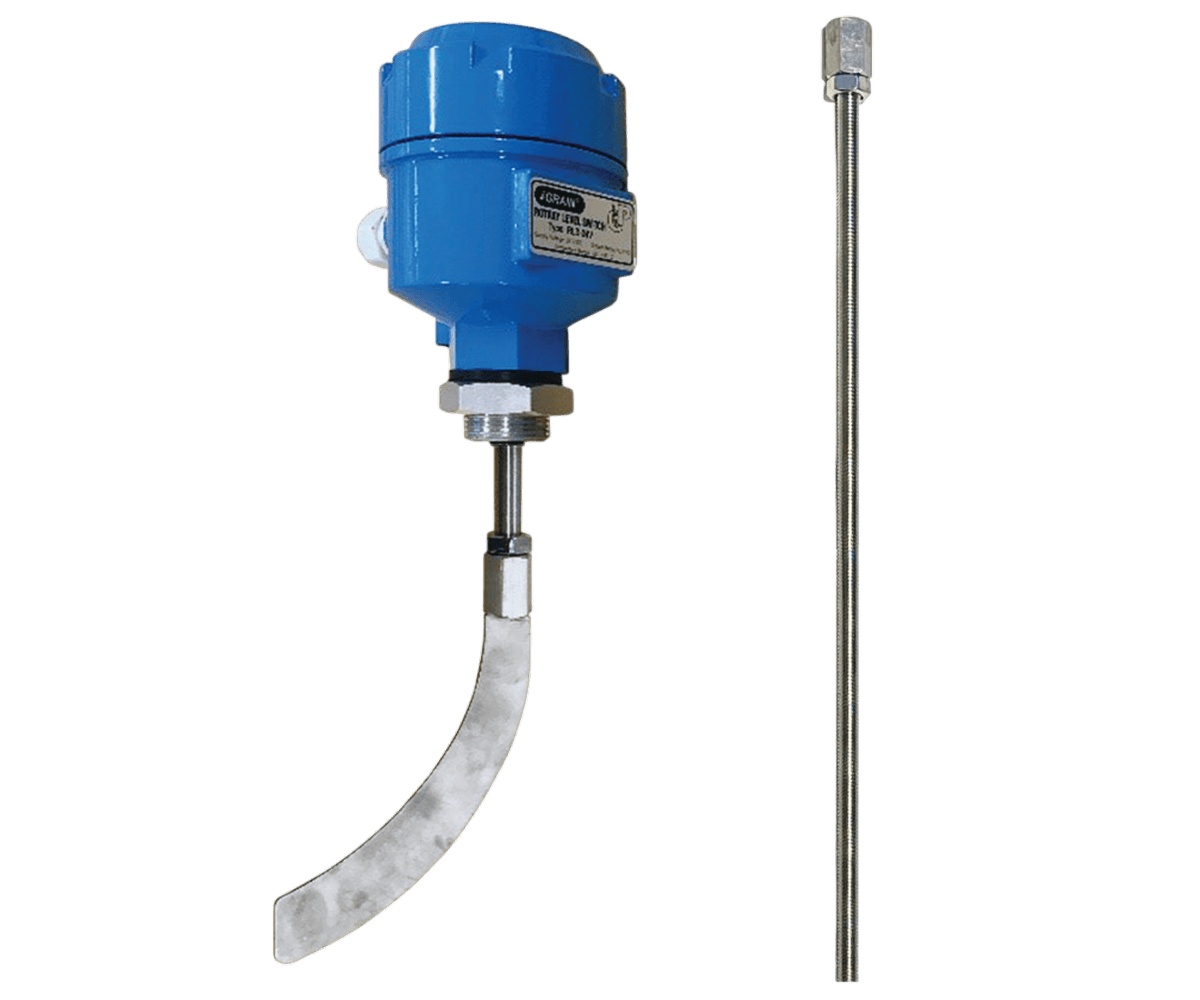

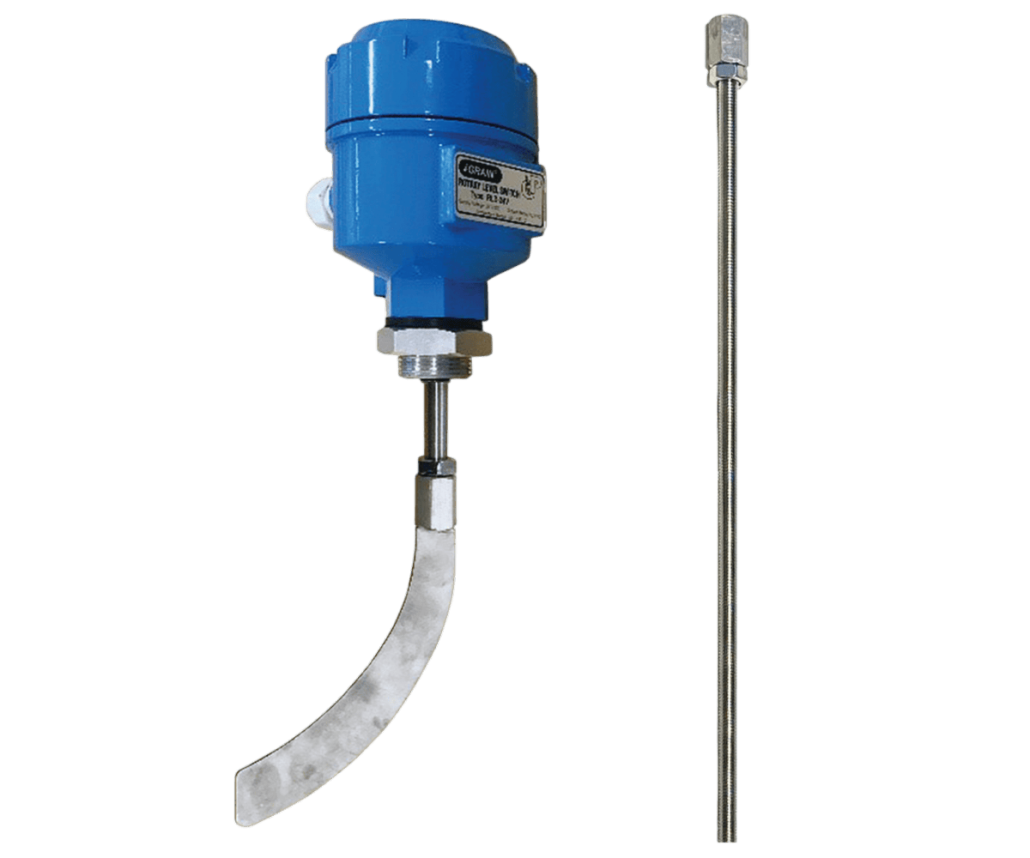

Ротаційний датчик iGRAIN Rotary Sensor моніторингу рівня зерна

Контроль заповнення та вивантаження зерна, керування конвеєрами, надійна робота та проста установка у будь-яких силосах.

Eye-Grain ApS
Ротаційний датчик iGRAIN Rotary Sensor моніторингу рівня зерна

Ротаційний датчик рівня iGRAIN Rotary Paddle Level Sensor – це універсальне та надійне рішення для контролю граничного рівня зерна у силосах та управління процесами завантаження та вивантаження.

Eye-Grain ApS – датська компанія, що надає високотехнологічне обладнання для моніторингу та управління зберіганням зернових культур. Системи розроблені з урахуванням потреб сучасних фермерів та підприємств, які працюють у сільському господарстві, забезпечуючи точний та надійний моніторинг параметрів зберігання зерна.

Ротаційний датчик iGRAIN Rotary Sensor моніторингу рівня зерна

Призначення та функціональність

Датчик виконує функції:

  • контролю рівня заповнення силосу
  • керування транспортним обладнанням (шнеки, конвеєри)
  • автоматичного запуску/зупинки процесів завантаження та розвантаження
  • запобігання переповненню або спустошенню силосу

Зазвичай встановлюється:

  • на максимальному рівні – для запобігання переповненню
  • на мінімальному рівні – для контролю вивантаження

Датчик застосовується для всіх типів сипких матеріалів:

  • пшениця
  • кукурудза
  • рис
  • комбікорми та інші культури

Використовується як точковий датчик рівня визначення мінімального чи максимального рівня заповнення.

Принцип роботи

В основі роботи – лопати, що обертається (педдл):

  • за відсутності зерна лопата вільно обертається
  • при досягненні заданого рівня зерно блокує обертання
  • спрацьовує релейний вихід (сигнал керування)
  • при звільненні лопаті обертання поновлюється

Додатково реалізований механізм захисту: вбудована муфта прослизання запобігає перевантаженню двигуна

Конструктивні особливості

Встановлення:

  • збоку силосу
  • зверху силосу
  • з можливістю точного налаштування рівня спрацьовування через подовжувальні штанги

Монтаж без доступу всередину силосу. Завдяки компактній формі лопаті датчик може встановлюватись зовні без необхідності відкриття силосу.

Технічні характеристики

  • Харчування: 24 VDC / 230 VAC
  • Вихід: релейний
  • Корпус: алюміній
  • Ступінь захисту: IP66

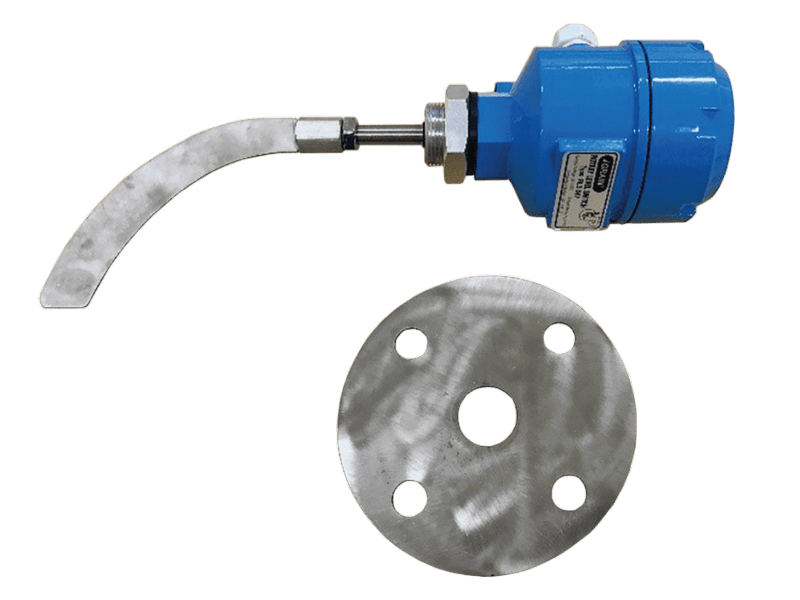

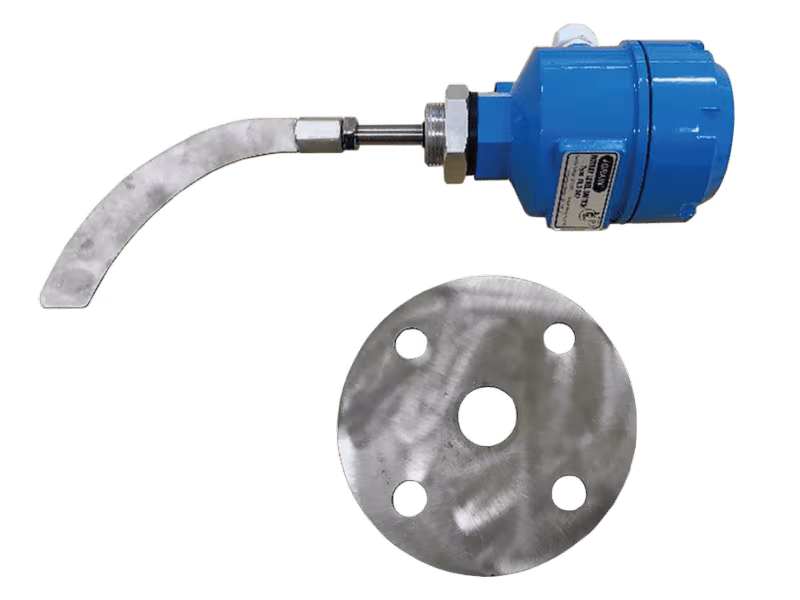

Монтажні рішення

Доступні різні варіанти кріплення:

Монтажний фланець 30 °

Монтажний фланець 30 °

Для похилого даху силосу

Монтажна пластина 90 °

Для даху або бічної установки

Монтажний фланець 90°

Монтажний фланець 90°

Для даху або бічної установки

Переваги використання

  • Проста та надійна конструкція
  • Мінімальні вимоги до обслуговування
  • Установка зовні силосу
  • Низька вартість рішення
  • Універсальність застосування
  • Можливість інтеграції з PLC та системою iGRAIN Dashboard Manager
  • Висока стійкість до промислових умов експлуатації

Компанія ТОВ «Інтеравтоматика» виконує підбір, впровадження та налаштування системи Eye-Grain ApS з урахуванням завдань та інфраструктури вашого підприємства.

Part no. Опис
1043-000 Rotary paddle, 24 V DC
1043-001 Rotary paddle, 230 VAC
9120-105 Фланець 30° для даху силосу
9120-102 Фланець 90° (дах/бік) для бетонних силосів
9120-048 Монтажна пластина 90° (дах/бік)
9120-049 Подовжувальна штанга 1 м

Номенклатура та комплектуючі

Практичне призначення

Використання ротаційного датчика рівня дозволяє:

  • автоматизувати керування зерном транспортними системами
  • виключити ризик переповнення силосу
  • забезпечити контроль мінімального рівня при розвантаженні
  • знизити втрати та аварійні ситуації
  • підвищити загальну надійність експлуатації
